Menşe yeri:
Çin
Marka adı:
Hwashi
Sertifika:
CE, CCC
Model numarası:
WL-SQ-150K
Bize Ulaşın
model | WL-SQ- 150K × 2 |
Giriş Gerilimi | iki fazlı 380V |
Giriş Akımı | 400A |
Çıkış Gerilimi | 12V |
Maksimum Kısa Devre Akımı | 4 5000A |
Kaynak Etkili Genişliği | 1200mm |
Kaynak Etkili Uzunluğu | 3000mm |
Besleyici Hareket Hızı | 500m m / sn |
Üst Kaynak Silindiri | 100x100mm |
Alt Kaynak Silindiri | 160x100mm |
2. Hasır / Tel Raf / Tel sepet Üretim Hattı
1. Tel Doğrultma ve Kesme Makinesi
2. Yüksek Hızlı Tel Doğrultma ve Kesme Makinesi
3. 2D tel bükme Makinesi
4. 3D tel bükme Makinesi
5. Tel çerçeve Alın Kaynak Makinesi
6. Tel çerçeve T Alın Kaynak Makinesi
7. Otomatik Hasır Kaynak Makinesi
8. Tel Kesme Makinesi
Makine 1: Tel Doğrultma ve Kesme Makinesi |
Normal Tel Doğrultma ve Kesme Makinesi WL-RSW-6
| Speed3mm-Φ5mm tel ve Φ5mm-Φ7mm tel için Yüksek Hızlı Tel Doğrultma ve Kesme Makinesi (2 model)
|
Makine 2: 2D VE 3D Tel Bükme Makinesi |
2D Tel Bükme Makinesi 2D4mm-Φ8mm karbon çelik tel ve Φ4-Φ7mm paslanmaz çelik tel için otomatik 2D bükme Makinesi | 3D Tel Bükme Makinesi Demir tel 7 eksen için otomatik 3 D bükme Makinesi 5) Maksimum Bükme Hızı: 3 tur / sn 6) Konumlandırma Hassasiyeti: ± 0.02 ° |
Makine 3 : Tel Alın Kaynak Makinesi |
Tel çerçeve Alın Kaynak Makinesi Pnömatik AC Darbe Alın Kaynak Makinesi | Tel çerçeve T Alın Kaynak Makinesi Çift Kafalı AC T-Alın Kaynak Makinesi |
Makine 4: Hasır Kaynak Makinesi |
Model 1 1. Manuel tel yükleme ve kaynak makinesi; 5. Düşük verimlilik | Model 2 XY Eksenli Otomatik Besleyicili Tek Kafa Kaynak Makinesi |
Model 3 1mx3m içinde örgü için Otomatik Hasır Kaynak Makinesi | Model 4 2mx3m içinde örgü için Otomatik Hasır Kaynak Makinesi |
Model 5 Otomatik tel dolum sistemli Hasır Otomatik Kaynak Makinesi |
Makine 5: Kenar Telleri Kesme Makinesi |
Tel Çapı: 2-8mm

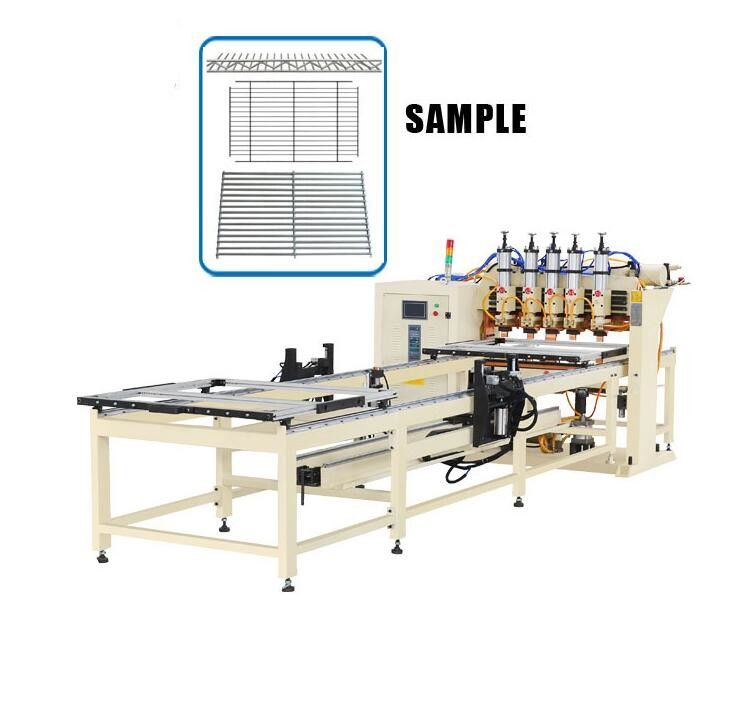

1. bu portal sıra kaynak makinesi tel örgü hızlı üretiminde uzmanlaşmıştır. Daha fazla Y teli ve daha az X teli olan ürün için uygundur.
2. kaynak güç kaynağı üç fazlı. Kaynak yöntemi, 12 kaynak kafalı tek yönlü çift katmanlı otomatik kademeli beslemedir. (ürününüze göre ayarlanabilir)
3. etkili kaynak uzunluğu 3000mm iken etkili kaynak genişliği 0 ~ 2200mm içinde. (ürününüze göre ayarlayabilirsiniz)
Fonksiyon Seçenekleri:
1. Güç Kaynağı:
Türü: Üç fazlı MF DC güç kaynağı sistemi VEYA iki fazlı AC güç kaynağı sistemi
Miktar: Bir set güç kaynağı sistemi veya iki set güç kaynağı sistemi (çift verimlilik)
2. Besleyici: Çift katmanlı otomatik besleyici (çevrim çalışması, servo motor ile doğru adım konumu) VEYA manuel besleyici
3. Boşaltma Cihazı: Otomatik boşaltma cihazı VEYA manuel boşaltma cihazı
4. Otomatik Bükme cihazı
5. Otomatik Doğrultma ve Kesme Makinesi
Özellikleri:
1. Ana gövde: Ana gövdenin sağlamlığını ve stabilitesini sağlamak için uzunlamasına gerilim gövdesi ve kaliteli kalın çelik levha benimser.
2. Kaynak Güç Kaynağı: Teller arasındaki mesafe uzun olduğu için, kaynak kafası tek noktadan kaynak yapmak için uygundur. Böylece makine, kaynak güç kaynağı olarak direnç kaynağı için özel olarak kullanılan uygun güç 75/100/150 / 200KW boşaltma transformatörünü seçecektir. Kaynağın mukavemetini ve stabilitesini sağlamak.
3. Kaynak Kontrol Sistemi: Mikrobilgisayar tarafından kontrol edilen sekonder, her kaynak noktasının sabit akımını garanti etmek için akım çıkışını otomatik olarak tanımlayacaktır. Bu arada, kontrol sistemi, kaynak noktasının sabit mukavemetini sağlamak için voltaj değişiminin otomatik olarak algılanması için kullanılan voltaj dengeleme fonksiyonu ile donatılmıştır.
4. Basınçlı Mekanizma: Sırasıyla kaynak tellerini her bir tele kaynak yapmak üzere yönlendirmek için çoklu basınçlı mekanizmalar benimsenmiştir.
Uygulama:
Hasır, kafes, çit, güçlendirilmiş tel örgü toplu kaynağı için uygundur . vb.
Malzemeler:
1. Yüksek hassasiyet ve uzun hizmet ömrü ile Batı Almanya'nın SEMIKRON veya United IXYS silikon kontrolü kullanın.
2. Hızlı tepki ve istikrarlı performans ile ABD Motorola ve Japonya SIEMENS PLC entegre devre kullanın.
3. otomatik hata alarm sistemi ile yüklü Japonya Panasonic akıllı dokunmatik ekran kontrol sistemi kullanın.
4. Voltaj dalgalanmasının ±% 15 içinde olmasını sağlamak için devre dahili voltajının dalgalanması için telafiyi kontrol etmek için kendi geliştirdiği akıllı mikrobilgisayar kaynak kontrol sistemini kullanın .
5. istikrarlı bir performans ile Güney Kore SANWO pnömatik bileşenleri kullanın.
6. Tüm elektronik bileşenler ideal servis ömrü ve performans ile Japonya Mitsubishi ve Omron'dan.
7. trafo iyi manyetik ve elektrik iletkenliği ile Japonya yüksek saflıkta silikon çelik levha benimser.
8. Yüksek hassasiyetli tüm dijital kontrol sistemi etkili soğuk projeksiyon kaynak şant nedeniyle soğuk derz veya gevşek kaynak sorunlarını çözmek .
9. Kesinlikle makineyi tasarlamak için CE güvenlik standardına uyun. Kaza oranını düşürün.
