Menşe yeri:
Çin
Marka adı:
Hwashi
Sertifika:
CE, CCC
Model numarası:
WL-SQ-150K
Bize Ulaşın

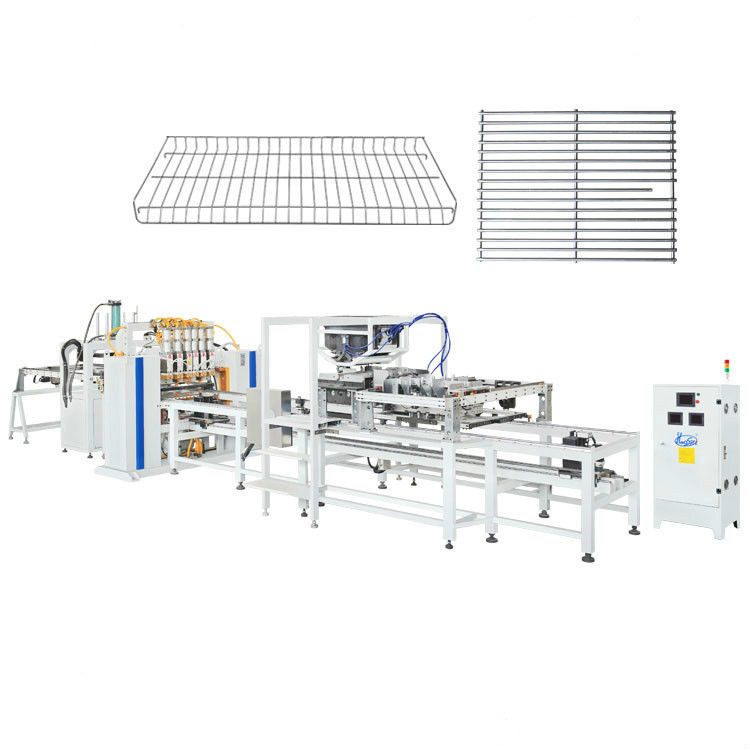

HWASHI Çok Noktalı Tel Raf / Tel Raf Kaynak Makinesi Tam Otomatik Hasır Kaynak Makinesi
Modeli | WL-SQ-150.000 ×2 |
Giriş Voltaj | iki-faz 380V |
Giriş Akımı | 400A |
Çıkış Voltajı | 12V |
Maksimum Kısa Devre Akımı | 45000A |
Etkili Kaynak Genişliği | 1200 mm |
Kaynak Etkili Uzunluk | 3000 mm |
Besleyici Hareket Hızı | 500 mm / sn |
Üst Kaynak Silindiri | 100x100 mm |
Alt Kaynak Silindiri | 160x100 mm |
2.Hasır / Tel Raf / Tel sepet Üretim Hattı
1. Tel Doğrultma ve Kesme Makinesi
2. Yüksek Hızlı Tel Doğrultma ve Kesme Makinesi
3. 2D tel bükme makinesi
4. 3D tel bükme makinesi
5. Tel çerçeve Alın Kaynak Makinesi
6. Tel çerçeve T Alın Kaynak Makinesi
7. Otomatik Hasır Kaynak Makinesi
8. Tel Kesme Makinesi
1. bu Gantry Row kaynak makinesi hızlı tel örgü üretiminde uzmanlaşmıştır.Daha fazla Y teli ve daha az X teli olan ürünler için uygundur.
2. Kaynak güç kaynağı üç fazlıdır.Kaynak şekli, 12 kaynak kafası ile tek yönlü çift katmanlı otomatik kademeli beslemedir.(ürününüze göre ayarlanabilir)
3. Etkili kaynak genişliği 0 ~ 2200 mm etkili kaynak uzunluğu ise 3000 mm.(ürününüze göre ayarlayabilir)
İşlev Seçenekleri:
1. Güç Kaynağı:
Tür: Üç fazlı MF DC güç kaynağı sistemi VEYA iki fazlı AC güç kaynağı sistemi
Miktar: Bir set güç kaynağı sistemi veya iki set güç kaynağı sistemi (çift verimlilik)
2. Besleyici: Çift katmanlı otomatik besleyici (çevrim çalışması, servo motor aracılığıyla doğru adımlama konumu) VEYA manuel besleyici
3. Boşaltma Cihazı: Otomatik boşaltma cihazı VEYA manuel boşaltma cihazı
4. Otomatik Bükme cihazı
5. Otomatik Doğrultma ve Kesme Makinası
Özellikleri:
1. Ana gövde: Ana gövdenin sağlamlığını ve dengesini sağlamak için uzunlamasına stres gövdesi ve kaliteli kalın çelik levha kullanır.
2. Kaynak Güç Kaynağı: Teller arası mesafe uzun olduğu için kaynak kafası tek noktadan kaynak yapmaya uygundur.Bu nedenle makine, kaynak güç kaynağı olarak direnç kaynağı için özel olarak kullanılan uygun güç 75/100/150 / 200KW boşaltma transformatörünü seçecektir.Kaynağın sağlamlığını ve sağlamlığını sağlamak için.
3. Kaynak Kontrol Sistemi: Mikrobilgisayar tarafından kontrol edilen ikincil, her kaynak noktasının sabit akımını garanti etmek için akımın çıkışını otomatik olarak belirleyecektir.Bu arada kontrol sistemi, kaynak noktasının sabit mukavemetini sağlamak için gerilim değişiminin otomatik olarak algılanması için kullanılan gerilim dengeleme fonksiyonu ile donatılmıştır.
4. Basınçlı Mekanizma: Sıralı kaynak elektrotlarını, sırasıyla her bir tele kaynak yapmak üzere tahrik etmek için birden fazla basınçlı mekanizma benimsenmiştir.
Uygulama:
Hasır, kafes, çit, güçlendirilmiş tel örgülerin toplu kaynağı için uygundur.vb.
Malzemeler:
1. Batı Almanya'dan SEMIKRON veya United Stated'den IXYS'den yüksek hassasiyet ve uzun hizmet ömrü ile silikon kontrolü kullanın.
2. Hızlı yanıt ve istikrarlı performans ile ABD Motorola ve Japonya SIEMENS PLC'den entegre devre kullanın.
3. Otomatik hata alarm sistemi ile birlikte kurulan Japonya Panasonic akıllı dokunmatik ekran kontrol sistemini kullanın.
4. Voltaj dalgalanmasının ±% 15 dahilinde olmasını sağlamak için devrede yerleşik voltaj dalgalanmasının telafisini kontrol etmek için kendi geliştirdiği akıllı mikrobilgisayar kaynak kontrol sistemini kullanın.
5. Sabit performansla Güney Kore SANWO pnömatik bileşenlerini kullanın.
6. Tüm elektronik bileşenler, ideal hizmet ömrü ve performansa sahip Japonya Mitsubishi ve Omron'dandır.
7. Transformatör, iyi manyetik ve elektrik iletkenliğine sahip Japonya yüksek saflıkta silikon çelik sac kullanır.
8. Yüksek hassasiyetli tüm dijital kontrol sistemi, projeksiyon kaynağındaki mevcut şönt nedeniyle soğuk bağlantı veya gevşek kaynak sorunlarını etkin bir şekilde çözer.
9. Makineyi tasarlamak için kesinlikle CE güvenlik standardına uyun.Kaza oranını düşürün.
Makine 1: Tel Doğrultma ve Kesme Makinesi |
Normal Tel Doğrultma ve Kesme MakinasıWL-RSW-6
1) Uygun Tel Çapı: 2-6mm 2) Verimliliği düzeltir: 18 metre / dakika 3) Maksimum Kesme Uzunluğu 3000mm |
Φ3mm-Φ5mm tel ve Φ5mm-Φ7mm tel için Yüksek Hızlı Tel Doğrultma ve Kesme Makinesi (2 model)
|
Makine 2: 2D VE 3D Tel Bükme Makinesi |
2D Tel Bükme MakinesiΦ4mm-Φ8mm karbon çelik tel ve Φ4-Φ7mm paslanmaz çelik tel için Otomatik 2D bükme Makinesi |
3D Tel Bükme MakinesiDemir tel 7 eksen için otomatik 3 boyutlu bükme makinesi 5) Maksimum Bükme Hızı: 3 tur / sn 6) Konumlandırma Doğruluğu: ± 0.02 ° |
Makine 3 : Tel Alın Kaynak Makinesi |
Tel çerçeve Alın Kaynak MakinesiPnömatik AC Darbe Alın Kaynak Makinesi |
Tel çerçeve T Alın Kaynak MakinesiÇift Kafalı AC T-Alın Kaynak Makinesi |
Makine 4: Hasır Kaynak Makinesi |
Model 11. Manuel tel yükleme ve kaynak makinesi; 5. Düşük verimlilik |

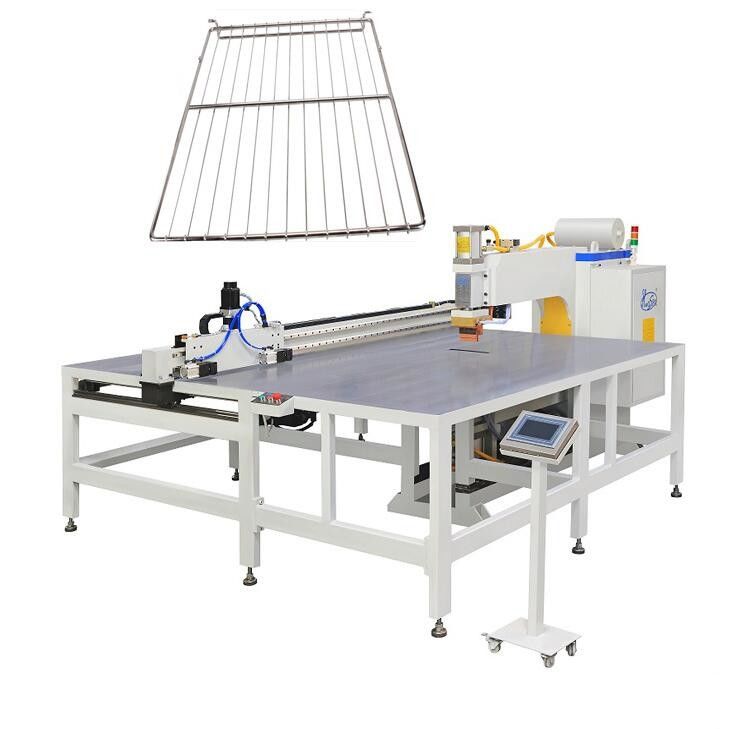

Model 2XY Eksenli Otomatik Besleyicili Tek Köşe Kaynak Makinesi |
Model 31mx3m içinde ağ için Otomatik Hasır Kaynak Makinesi |
Model 42mx3m içinde ağ için Otomatik Hasır Kaynak Makinesi |
Model 5Otomatik tel dolum sistemli Tel Örgü Otomatik Kaynak Makinesi |
Makine 5: Kenar Telleri Kırpma Makinesi |
Tel Çapı: 2-8mm
