Otomatik Tel örgüsü güverte üretim hattı için Tel örgüsü kaynak makinesi
Ürün Tanımı
Bu proje için tasarlanan kaynak üretim hattı, özellikle Wire palet raflarının hızlı üretimi için tasarlanmıştır.Tel örgülerinin ve sertleştirici maddelerin tamamen otomatik üretimini sağlar.Otomatik tel kesimi, besleme, kaynak, bükme, dönme, kenarları kesme, sertleştirme otomatik besleme, kaynak ve hazır ürünün yığılması.Tüm hat tasarımı sadece iki operatör gerektirirÜrün kalitesini ve üretim verimliliğini arttırır, üretim maliyetlerini düşürür ve ayrıca manuel işlemlerle ilişkili kalite istikrarsızlığı ve düşük verimlilik sorunlarını ele almasına yardımcı olur.Üretim verimliliği ve otomasyon seviyesi önemli ölçüde iyileştirildi.
Çalışma Süreci
1) Yüksek hızlı tel düzeltme ve kesme makinesi tel bobinden telleri kesecektir,ve daha sonra çapraz teller ve hat teller otomatik tel doldurma için tel besleme sistemine tel yüklemek.
2) Çapraz tel ve hat tel doldurma sistemi telin kaynak pozisyonuna otomatik olarak beslenecektir.
3) Kaynak makinesi otomatik olarak kaynak yapar.
4)İlmekten sonra, robot örgü ağını alacak ve kenarları kesmek için tel kesme istasyonuna yükleyecektir.
5)Kırıştırıldıktan sonra, robot tel örgüsünü tekrar taşıyıcı hattına yerleştirecek ve bükme istasyonuna taşıyacaktır.
6) Eğme makinesi, ağın bir tarafını bükür.
7)Döner sistem, örgü ağını döndürecek ve bükme makinesi örgü ağının diğer tarafını bükecek.
8) Tel örgüsü sertleştiricilerin (destek çubukları) kaynak pozisyonuna hareket edecek
9)Mekanik kol sertleştiricileri yükler ve otomatik olarak kaynak pozisyonuna sabitler.
10) Kaynak makinesi çizimlere göre sertleştiricilerin kaynaklarını yapacak.
11) Kaynaktan sonra, boşaltma mekanik kolu otomatik olarak dönüştürülür ve bitmiş ürünü yığılır.
Teknik veriler
| Parçalar | Veriler |
| Elektrik | Üç fazlı dört tel 380V±10% |
| Güç kablosu | 120mm2,400A |
| Kontrol yöntemi | PLC |
| Etkin kaynak genişliği | 1200 mm |
| Etkin kaynak uzunluğu | 1200 mm |
| Otomatik hareket hızı | 200-500mm/s ayarlanabilir |
| Otomatik kablo doldurma aralığı |
Kablo: 400-1200mm, kablo çapı: 2-6mm Çapraz tel: 400-1200mm, tel çapı: 2-6mm |
| Otomatik kablo doldurma sistemi numarası | 2 set |
| Makine boyutu | 35000mmx8000mm |
| Hava basıncı | 0.6MPa |
| Soğutma suyu | 15-25°C |
Makine ayrıntıları:
|
Yüksek hızlı tel kesme makinesi |
Otomatik kablo besleme sistemi |
|
Doğrudan kablo otomatik doldurma sistemi |
Çapraz tel otomatik doldurma sistemi |
|
Otomatik kablo örgü kaynak makinesi |
Otomatik kablo örgü taşıma arabası |
| Robot ve tel kesme makinesi |
Kablo örgü bükme makinesi |
|
Sertleştirici Yükleme Sistemi |
Sertleştirici kaynak sistemi |
|
Otomatik boşaltma ve yığma |

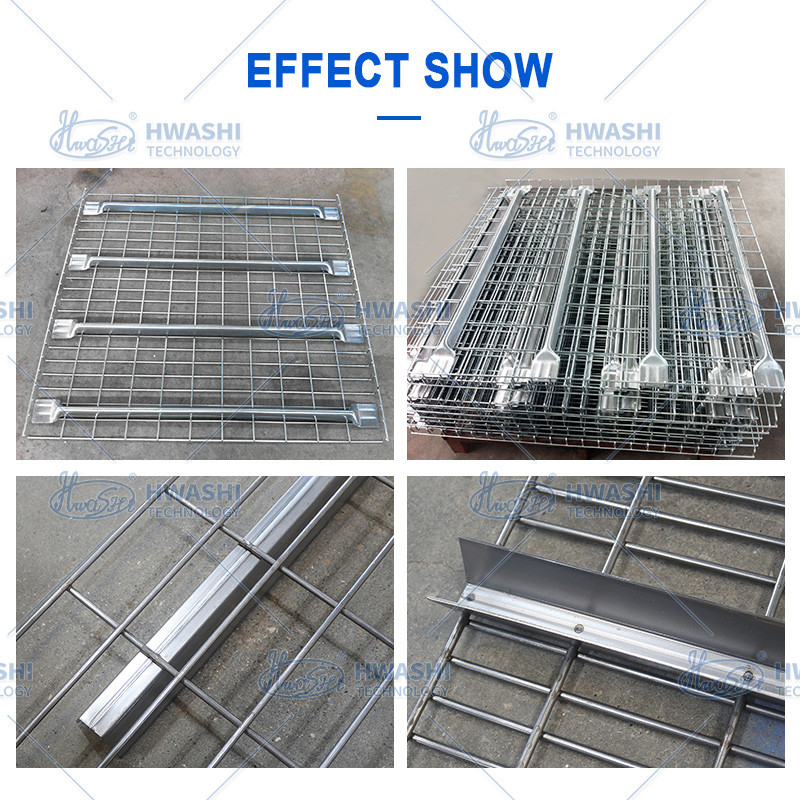

Bitmiş ürün |
