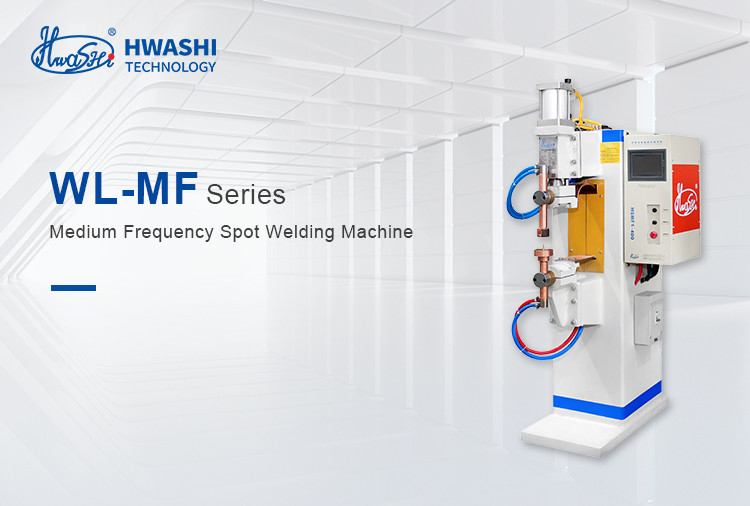

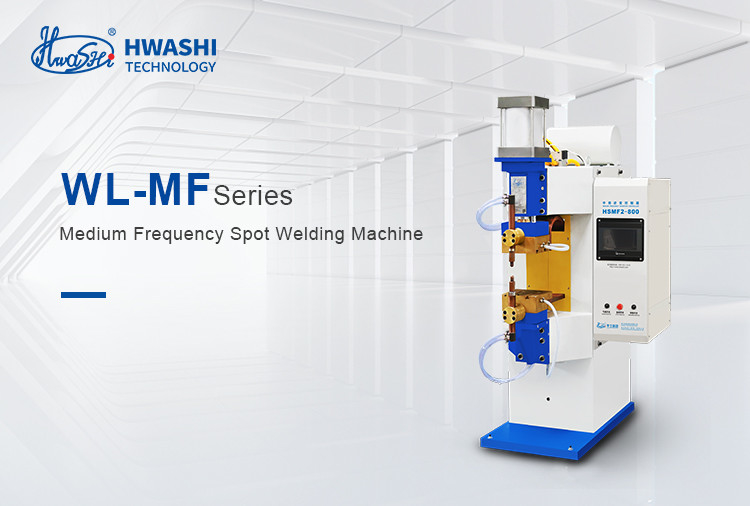

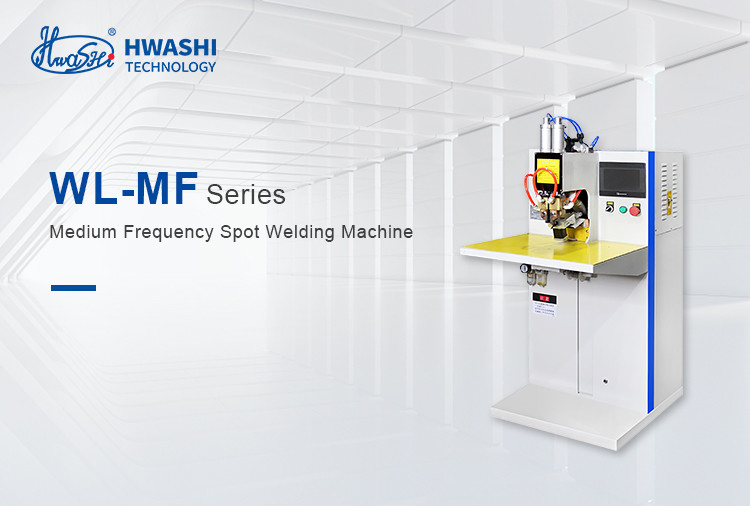

HWASHI Orta Frekanslı Inverter Pnömatik Alüminyum Nokta kaynak makinesi

Açıklama

Orta frekanslı inverter DC direnç kontrol sistemi: Aşağıdaki resme bakınız, üç fazlı AC akımı DC'ye düzeltildi.Sonra orta frekans 1000Hz kare dalga dönüştürmek ve IGBT oluşur inverter devre aracılığıyla kaynak transformatör birincil bağlı. kaynak transformatörü aracılığıyla düzeltme sonrasında, akım küçük bir titreşimle DC haline gelir ve kaynak için elektroda verilir.Dönüştürücü kaynak süreci sırasında sabit akım elde etmek için birincil ve ikincil kaynak akımının geri bildirimine göre IGBT'nin görev döngüsü hızını ayarlayacaktır.

Uygulama

Sensör, LED ve kurşun, bakır folyo ve kaybolmuş tel, röle, saat, kapasitif salyangoz ve kurşun, bakır tel, direnç iğnesi, indüktansa, pil ve stabilizatör bağlantısı, priz,Gümüş temas ve bakır levha, volfram ve molibden malzemeleri ile kaynak yıldırımları vb.

Normal AC denetleyici ile karşılaştırıldığında, MF denetleyici aşağıdaki avantajlara sahiptir:

1. Gelişmiş kaynak makinesi, MF inverter prensibini benimsiyor.
2. Kaynak akımı DC, indukans yok, daha yüksek ısı giriş ve çıkış verimliliği, daha güvenilir ve istikrarlı kaynak kalitesi
3. Üç fazlı yük dengesi, güç faktörü 1'e yakın.
4. Akıllı dijital denetleyici, daha hassas ve daha hızlı kaynak akımı kontrolü. ayar hassasiyeti AC makinesinden 20 kat daha yüksektir
5. Üretim maliyetini azaltmak, enerji tasarrufu yapmak, kablo ve bakım maliyetlerini azaltmak, indüksiyon faktörünü iyileştirmek.
6. Enerjiyi özel bir invertörde saklamak, güç şebekesinin dalgalanmasına daha uyum sağlar.
7. Daha küçük boyut ve daha az ağırlıklı kaynak transformatörü, AC makinesinin üçte biri.
8. Alüminyum ve galvanizli malzeme ürünü kaynaştırabilir
9. Özellikle üç katmanlı metal levha veya çok ince bir ürünün kaynaklanması için uygundur

Kontrolör

Kontrol sisteminin işlevleri ve özellikleri:

Kontrol sistemi kontrol cihazından, orta frekanslı transformatörden ve kaynak iş parçasından oluşur. Kontrol cihazı kontrol edilen düzleyici, enerji depolanan parçası, IGBT, güç kaynağı sürücüsü,ve kontrol merkezi kısmı, vb.

1) 101 set programlanabilir kaynak modeli, 96 set dikiş kaynak modeli.

2) Saldırma noktası akımının fonksiyonu, çoklu nokta kaynak yaparken akım şantından kaynaklanan kaynak etkisinin istikrarsızlığını verimli bir şekilde çözmektedir;

3) Ön ısınma akımı, kaynak akımı ve temperasyon akımı ayarlayabilir, kaynak sırasında sıçramayı ve kaynak sonrası iş parçasının söndürülmesini verimli bir şekilde önleyebilir.3 elektrikli darbeler ayrı ayrı ayarlanabilir ve ayrı ayrı veya özgürce birleştirmek;

4) Akımı yavaşça artırabilir ve azaltabilir, kaynak sırasında sıçrama ve kusurlu nugget oluşumundan etkili bir şekilde kaçınabilir.

5) Özel malzeme, kaynak için özel Alüminyum, galvanizli metal vb. ideal kaynak etkisi ile kaynak yapabilir.

6) Sayım fonksiyonu: Daha iyi çıkış hesaplaması ve makine yönetimi için kaynak zamanının sayısını, elektrot kullanımının sayısını ve öğütmeyi verimli bir şekilde sayın.

7) Tek nokta kaynak fonksiyonu, sürekli nokta kaynak fonksiyonu;

8) Arıza kontrolü ve kendi kendini koruma fonksiyonu. çalışma süreci sırasında, denetleyici otomatik olarak çıkış akımı kapatacak ve arızanın nedenini dostça hatırlatacaktır;

9) Enerji tasarrufu, üç fazlı güç kaynağı çıkışı, yüksek çalışma sıklığı, düşük transformatör tüketimi, önemli enerji tasarrufu etkisi;

10) Konforlu montaj ve işletim. MF inverter kaynak ekipmanlarında, transformatör hacmi, sıradan AC transformatörüne kıyasla önemli ölçüde azalmıştır.Tüm makine hafiftir.- Konforlu kurulum ve işletim;

11) İletişim ve BCD kod kontrol fonksiyonu. Uzaktan kumanda, otomasyon yönetimi elde etmek için endüstriyel kişisel bilgisayar, PLC ve diğer üst kontrol cihazına bağlanabilirDaha yüksek verimlilik;

12) DSP ve PLD'yi ana kontrol birimi olarak benimseyin. Elektrik devre basit, yüksek entegrasyonlu, akıllı. Arıza oranını azaltın. Daha kolay bakım.

Özellikler

Uygulama

Sensör, LED ve kurşun, bakır folyo ve kaybolmuş tel, röle, saat, kapasitif salyangoz ve kurşun, bakır tel, direnç iğnesi, indüktansa, pil ve stabilizatör bağlantısı, priz,Gümüş temas ve bakır levha, volfram ve molibden malzemeleri ile kaynak yıldırımları vb.

Model numarası.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Girdi güç kaynağı	3~380V	3~380V	3~380V	3~380V
İsimlendirilmiş kapasite	90KVA	150KVA	200KVA	300KVA
Maksimum atış devre akımı	18KA	30KA	45KA	55KA
Görev döngüsü	% 20	% 20	% 20	% 20
Kontrol yöntemi	Primary/subprime Sabit akım	Primary/subprime Sabit akım	Primary/subprime Sabit akım	Primary/subprime Sabit akım
Dönüştürücü frekansı	1kHz	1kHz	1kHz	1kHz
Kol uzunluğu	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Maksimum basınç	6KN	10KN	15KN	20KN
Elektrot çarpması	60 mm	80 mm	80 mm	80 mm
Soğutma suyu	≥8L/min	12L/dakikada	12L/dakikada	14L/dakikada
Kaynak kalınlığı	3.0+3.0mm	3.5+3.5mm	4.0+4.0mm	4.5+4.5mm
