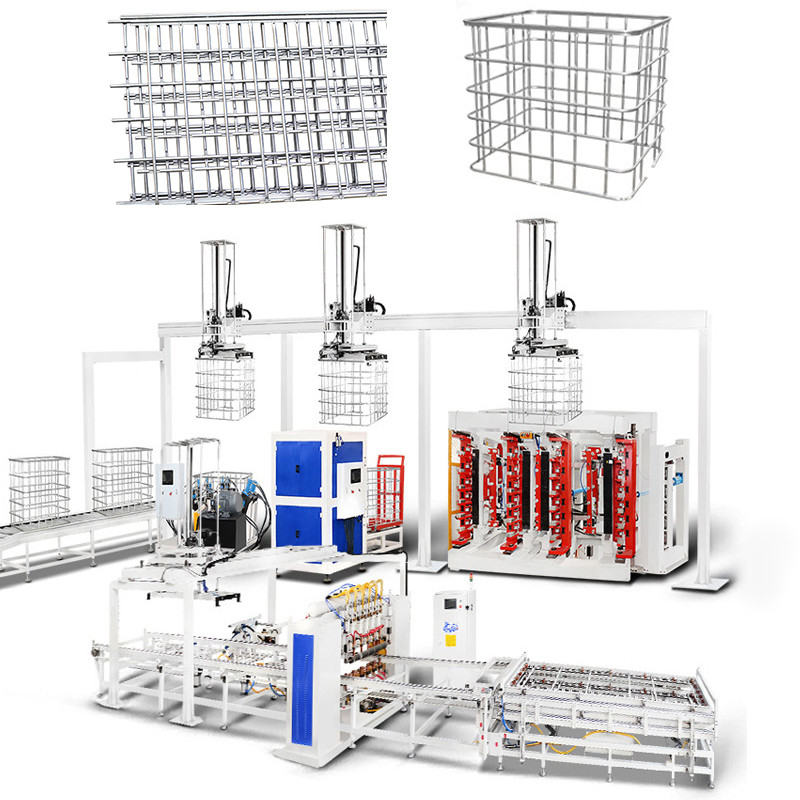

Bükme makinesinin ustalıkla düz bir ağdan tam bir kare çerçeveye dönüştürdüğü görülüyor.Bükme sürecinin yaklaşık 20-25 saniyede başarılması makinenin verimliliğini ve hızlı üretim kapasitesini vurgular.
Eğiliş kirişi
-
CNC işlenmiş bükme kirişi bükme açısını sağlamak için kullanılır.
-
Eğme kirişindeki her kalıp, eğme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir.
-
120 derecelik kalıp tasarımı her bükme açısını daha pürüzsüz hale getirdi.
Bükme çerçeve
Makine çerçevesi, olağanüstü sağlamlık ve istikrarı sağlayan daha kalın çelik sütunlar ve kapı şeklinde bir kapak paneli ile sağlam bir dikdörtgen tasarımı ile övünür.
Hidrolik Basınç İstasyonu
Özellikle palet tankının gözlerini bükmek için tasarlanmış olan IBC bükme makinesi, bunları (1200±5mm) × ((1000±5mm) hassas boyutlara sahip dikdörtgen çerçevelere uzmanca şekillendirir.Bu hidrolik motorlu istasyon en iyi bükme performansını garanti eder.
IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesinin bir bütün olarak titizlikle tasarlandığı, yerleştirmede olağanüstü hassasiyet, sağlam kilitleme gücü,ve çalışma sırasında istikrar ve verimlilik için sorunsuz bir karışım.
Kilitleme verimliliği ve kalitesi
Düzenlenebilir Sıkıştırma Kolu:
Farklı IBC metal kafes tasarımlarına uyarlanan ayarlanabilir sıkıştırma kolu makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnevmatik tasarımı makinenin verimliliğini artırır.
Çubuk kolları, borunun iki tarafını otomatik olarak birleştirmek için de tasarlanmıştır.
Hidrolik Çaplama Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları yaratır ve metal kafesin çatlamasını önler.
Hidrolik basınç istasyonu:
Otomatik gönderme cihazı ile donatılmış olan hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.
IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
IBC kafese çerçeve deliği yapmak ve delme makinesi, çerçevedeki deliği oluşturmak için kullanılır, böylece tam çerçeve taban çerçevesine sabitlenebilir.
Delik Yapma Verimliliği ve Kalite
Delik yapma ve delme makinesi hidrolik kuvvet kullanıyor. Tam süreci tamamlamak yaklaşık 25-30 saniye sürecek.
a. Baskı kalıbı bulunan baskı kafaları
b. Hidrolik istasyon
Çakma kafasının konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir lokasyon paneli, yumruklama pozisyonunu daha geniş bir kullanım aralığında yapabilir.
IBC Kafes Alt Çerçeve kaynak makinesi
Temel çerçeve kaynak makinesi tasarımı, temel çerçevenin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimsiyor. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir.Makine otomatik olarak kaynak yapar..
Ürün Özellikleri:
1. Tasarım yatay yapıyı ve taban çerçevesinin kaynak tamamlanması için 7 kaynak başını benimser. Operatör sadece yüklemek gerekir.
2Kaynatılmış palet otomatik olarak boşaltılacak.
3MF DC 250KVA gücünün 3 setini benimser. Makine ürün kalitesini ve üretim oranını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4El işinden kaynaklanan istikrarsız kaynak kalitesi sorununu çözmek. Daha yüksek üretim hızı ve otomasyon seviyesi.
|
Ürün Adı
|
IBC çerçeve üretim hattı
|
Tarzı
|
Tek satır / çift satır
|
|
En fazla kaynak genişliği
|
1200 mm
|
En fazla kaynak uzunluğu
|
4250 mm
|
|
Marka
|
Hwashi
|
Renk
|
Mavi/sarı/özel
|
|
Donanımlı Güç
|
350kVA/400kVA
|
Ürünün yeri
|
Zhejiang Eyaleti, Çin
|
|
Voltaj
|
3p 380V
|
Malzeme
|
Galvanizli boru
|
|
Borunun sıklığı
|
1-2 mm
|
Görevi
|
% 20
|
|
Borunun çapı
|
14-20 mm
|
Sıklık
|
50HZ/60HZ
|
|
boru yükleme yöntemi
|
El işçiliği
|
Kablo boyutu
|
≥ 70mm3
|
|
çalışma kapasitesi
|
350-450 ((480-550) adet/8 saat
|
Hava borusunun boyutu
|
G1
|
|
işgücü talebi
|
2-3 iş.
|
Su borusunun boyutu
|
G1 1/4
|

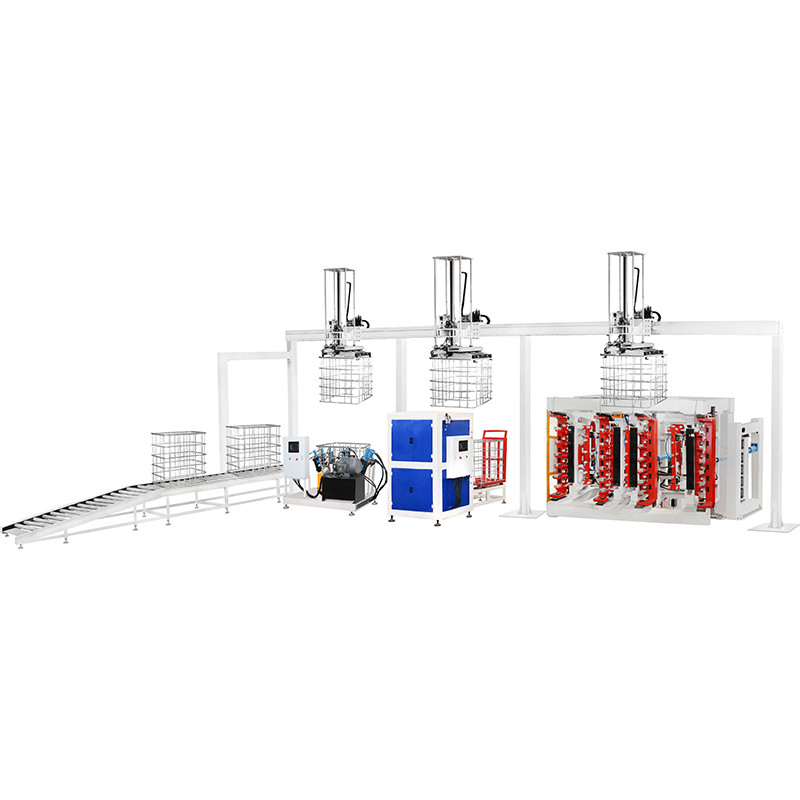

Ürün Özellikleri - Tank Gönderme Sistemi:
1.Üretim verimliliğini optimize etmek, operasyonlarda hassasiyeti sağlamak ve öngörüsel bakımı sağlamak için gelişmiş yapay zekaya dayalı algoritmalar ve gerçek zamanlı izleme yetenekleriyle donatılmıştır.
2.Esnek ve ölçeklenebilir mimari, değişen müşteri taleplerine veya gelecekteki yükseltmelere uyum sağlamak için üretim hattının kolay özelleştirilmesine, genişletilmesine veya yeniden yapılandırılmasına izin verir.
3Tank Gönderme Sistemi
4.IBC Eğilmiş, Kırılmış ve Çakılmış Kafes Yerleştirme Alanı
5.Saldırılmış palet depolama alanı
6. Otomatik Palet Montaj Yolu
7. Pallet kaynak
8.Dinamik parametreler ayarlamaları ile yüksek hassasiyetli kaynak sistemlerini içerir, çeşitli malzemeler ve konteyner geometrilerinde tutarlı kaynak kalitesini sağlar.
9.Palet plaka depolama alanı/ Otomatik besleme
