Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi

Place of Origin:

China

Marka adı:

HWASHI

Sertifika:

CE/CCC/ISO

Model Number:

WL-SQ-MF160Kx6

Bize Ulaşın

Bir teklif isteği
Ürün Detayları
Product Name:
Hwashi Factory IBC Grid Welding Machine, IBC Wire Mesh Machine,IBC Frame Bending Machine, IBC Totes Production Line
Sertifika:
ISO9001
Type:
Tank Container
Weight:
2000kg
Water Pipe Size:
G1 1/4
Warranty:
12 months
Specification:
CE/CCC
HS Code:
Standard Export Packing
Ödeme ve Gönderim Koşulları
Minimum Order Quantity
1 set
Fiyat
Anlaşılabilir
Packaging Details
sea worthy wooden package
Delivery Time
60 working days after received your payment
Payment Terms
L/C, T/T
Supply Ability
50 sets per month
Ürün Açıklaması

Hwashi Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi, Çift Taraflı Piyano Tarzı Kaynak Tekniği ile

Hwashi IBC Izgara Kaynak Makinesi, IBC (Ara Depo Konteyneri) ızgaralarının verimli üretimi için tasarlanmış yüksek performanslı bir cihazdır.​

  • Yapısal Tasarım: Yüksek rijitlik sunan ve çalışma sırasında istikrarlı bir çalışma sağlayan güçlendirilmiş bir portal yapısına sahiptir. Bu sağlam yapı, sürekli kullanımın zorluklarına dayanabilir, titreşimleri en aza indirir ve hassas kaynak sonuçları sağlar.​
  • Kaynak Güç Sistemi: Orta frekanslı invertör güç kaynağı sistemi ile donatılmış olup, kaynak işlemi sırasında elektrik tasarrufu sağlayan yüksek enerji verimliliğine sahiptir. Makine 6 takım kaynak kafasına ve 6 takım güç kaynağı sistemine sahiptir. Her bir tek noktalı kaynak akımı bağımsız olarak ayarlanabilir. Bu, kaynak işleminin hassas bir şekilde kontrol edilmesini sağlayarak her kaynak noktasının güvenilirliğini sağlar. İnce veya kalın malzemelerin kaynaklanması fark etmeksizin, makine farklı gereksinimlere uyum sağlayabilir.

Özellikler:

  • Malzeme Uyumluluğu: Alüminyum, paslanmaz çelik, yumuşak çelik (MS) ve galvanizli çelik gibi çeşitli malzemelerle çalışabilir. Bu geniş malzeme uyumluluğu yelpazesi, gıda sınıfı IBC'ler (paslanmaz çeliğin hijyen özellikleri nedeniyle tercih edilebileceği) veya daha genel amaçlı endüstriyel IBC'ler (yumuşak çelik veya galvanizli çeliğin kullanılabileceği) için uygun hale getirir.​
  • Kaynak ve Izgara Oluşturma Yetenekleri: Makine, telleri yüksek kaliteli ızgaralara dönüştürmek için tasarlanmıştır. Kaynak işlemi son derece hassas olup, tel ızgaranın güçlü bağlantılara ve düzgün bir yapıya sahip olmasını sağlar. Farklı özelliklere sahip ızgaralar üretebilir, IBC üreticilerinin çeşitli ihtiyaçlarını karşılar. Örneğin, IBC'nin mukavemet ve işlevsellik gereksinimlerine bağlı olarak farklı tel çaplarına ve ızgara boyutlarına sahip ızgaralar oluşturabilir.

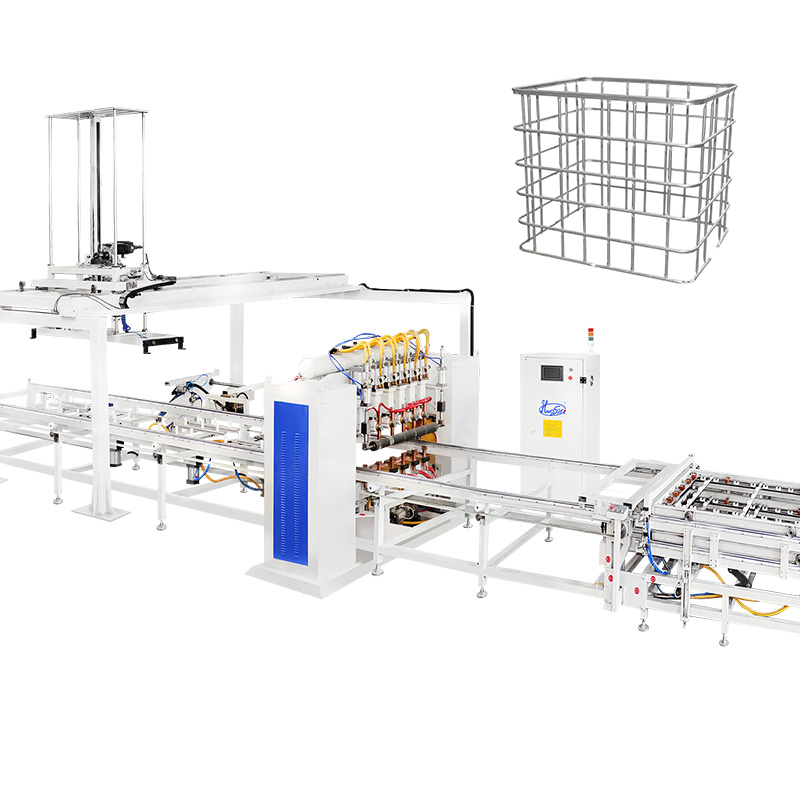

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 0
Üretim Kapasitesi: 50sn/adet

Ana kaynak Çerçevesi

Dört takım MF transformatörü, altı takım kaynak elektrodunu düzenlemek için kullanılır ve her kaynak noktası için optimum kaynak kalitesi sağlar. Çift taraflı piyano tarzı kaynak tekniği, kaynak işlemini önemli ölçüde hızlandırır. Her bir metal ızgara, bir dakika içinde tamamlanabilir.

Tasarım, düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir. Ek olarak, kaynak elektrotları bir vida tasarımına sahiptir ve her kullanımda dayanıklılığı artırır.

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 1Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 2

Altı Kafalı IBC Çerçeve Otomatik Kaynak Makinesi
Kaynak güç sistemi, dört takım gelişmiş MF DC güç kaynağı ile hassas bir şekilde tasarlanmıştır. Bu sofistike tasarım, altı farklı noktada eş zamanlı kaynak yapılmasını sağlayarak çoklu görev yeteneğini sergiler. Çift katmanlı fikstür besleyici, operasyonel verimliliği artırır – bir fikstür aktif olarak kaynak işlemine dahil olurken, diğeri sorunsuz bir şekilde malzeme yükleyebilir ve sürekli ve düzenli bir iş akışı sağlar.

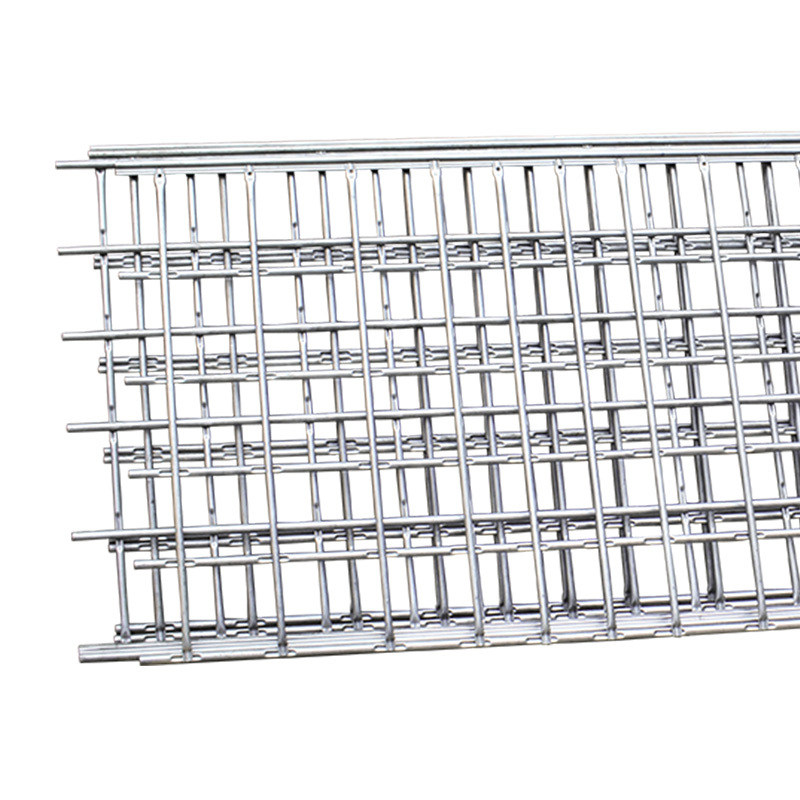

Düz Boru Izgarası ve Sağlam Kaynak Kalitesi
Kaynak aparatı, boruları benzersiz bir düz ızgara konfigürasyonuna sorunsuz bir şekilde dönüştürerek, eşsiz mukavemete ve sağlam kaliteye sahip kaynaklar sağlar. Kaynak işlemi yaklaşık 60 saniyede verimli bir şekilde tamamlanır ve her bir düz ızgaranın imalatında hem hızı hem de hassasiyeti vurgular.

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 3Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 4

Dikey Çift İstasyonlu IBC Çerçeve Bükme Makinesi

IBC kafes çerçeve çift istasyonlu bükme makinesi, sadece bükmede yüksek hassasiyeti değil, aynı zamanda istikrarlı operasyonları ve olağanüstü verimliliği garanti etmek için kapsamlı bir işlemden geçer.

Düz Izgarayı Kare Şekline Bükme

Bükme makinesi, düz ızgarayı hassas bir şekilde kare bir çerçeveye dönüştürür. Bükme işleminin yaklaşık 20-25 saniyede tamamlanması, makinenin verimliliğini ve hızlı üretim yeteneğini vurgular.

Bükme Kirişi

  1. CNC işlenmiş bükme kirişi, bükme açısını sağlamak için kullanılır.

  2. Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir.

  3. 120 derece kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir.

Bükme Çerçevesi

Makine çerçevesi, olağanüstü sağlamlık ve kararlılık sağlayan daha kalın çelik sütunlara ve kapı şeklinde bir kapak paneline sahip, sağlam bir dikdörtgen tasarıma sahiptir.

Hidrolik Basınç İstasyonu

Özellikle palet tankı ızgaralarını bükmek için tasarlanan IBC bükme makinesi, bunları (1200±5mm)×(1000±5mm) hassas boyutlarda dikdörtgen çerçevelere ustalıkla şekillendirir. Bu hidrolik tahrikli istasyon, optimum bükme performansı garanti eder.

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 5Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 6

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesi, operasyon sırasında istisnai hassasiyet, sağlam kilitleme gücü ve istikrar ve verimliliğin kusursuz bir karışımına sahip, uyumlu bir ünite olarak titizlikle üretilmiştir.

Kilitleme Verimliliği ve Kalitesi

Ayarlanabilir Sıkıştırma Kolu:

Farklı IBC metal kafes tasarımlarına göre uyarlanmış ayarlanabilir sıkıştırma kolu, makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnömatik tasarımı, makine verimliliğini artırır.
Sıkıştırma kolu ayrıca borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır.
Hidrolik Sıkıştırma Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları oluşturarak metal kafesin çatlamasını önler.

Hidrolik Basınç İstasyonu:
Otomatik gönderme cihazı ile donatılmış hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 7Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 8

IBC Kafes Çerçeve Delik Açma ve Zımbalama Makinesi
IBC kafes çerçeve delik açma ve zımbalama makinesi, çerçeve üzerindeki deliği oluşturmak için kullanılır, böylece komple çerçeve taban çerçevesine sabitlenebilir.
Delik Açma Verimliliği ve Kalitesi
Delik açma ve zımbalama makinesi hidrolik kuvvet kullanır. Komple işlemi tamamlamak yaklaşık 25-30 saniye sürer.
a. Pres kalıplı pres kafaları
b. Hidrolik istasyon
c. Zımbalama kafası konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir yükleme paneli, zımbalama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 9Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 10

IBC Kafes Taban Çerçeve Kaynak Makinesi
Taban çerçeve kaynak makinesi tasarımı, taban çerçevenin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir. Makine kaynağı otomatik olarak yapacaktır.
Ürün Özellikleri:
1. Tasarım, taban çerçevenin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece yüklemesi gerekir.
2. Kaynaklı palet otomatik olarak boşaltılacaktır. Makine kaynağı otomatik olarak yapacaktır.
3. 3 takım MF DC 250KVA güç kullanır. Makine, ürün kalitesini ve üretim hızını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4. Manuel çalışmanın neden olduğu istikrarsız kaynak kalitesi sorununu çözün. Daha yüksek üretim hızı ve otomasyon seviyesi.

Ürün Adı
IBC çerçeve üretim hattı
Stil
tek sıra / çift sıra
Maksimum kaynak genişliği
1200mm
Maksimum kaynak uzunluğu
4250mm
Marka
Hwashi
Renk
mavi/sarı/özel
Donatılmış Güç
350kVA/400kVA

Ürün Yeri

Zhejiang Eyaleti, Çin
Gerilim
3p 380V
Malzeme
Galvanizli Boru
Boru kalınlığı
1-2mm
görev döngüsü
20%
Boru çapı
14-20mm
Frekans
50HZ/60HZ
boru yükleme yöntemi
manuel/2 işçi
Kablo boyutu
≥70mm3
çalışma kapasitesi
350-450(480-550) adet/8 saat
hava borusu boyutu
G1
iş gücü talebi
2-3 işçi
Su borusu boyutu
G1 1/4

Ürün Özellikleri-Tank Gönderme Sistemi:
1. Bu sistem, şişirme makinesi atölyesi ve kafes atölyesini ayıran fabrikalar için uygundur.
2. Test tankları, konveyör ile kafes atölyesine taşınır. İnsan müdahalesi gerekmez.
3.Tank Gönderme Sistemi
4.IBC Bükülmüş, Sıkıştırılmış ve Zımbalanmış Kafes Yerleşim Alanı
5.Kaynaklı Palet Stoklama Alanı
6.Otomatik Palet Montaj Yolu
7.Palet Kaynağı
8.Dönen Kafes ve Palet Montaj AlanıGüvenli Geçiş
9.Palet Plaka Stoklama Alanı/ Otomatik Besleme

Yüksek Hızlı Üretim Otomatik Kafes Kaynak Makinesi 11
