Bükme makinesi, düz örgüyü hassas bir şekilde kare bir çerçeveye dönüştürür. Bükme işleminin yaklaşık 20-25 saniyede tamamlanması, makinenin verimliliğini ve hızlı üretim yeteneğini vurgular.
Bükme Kirişi
-
CNC işlenmiş bükme kirişi, bükme açısını sağlamak için kullanılır.
-
Bükme kirişindeki her bir kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir.
-
120 derecelik kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir.
Bükme Çerçevesi
Makine çerçevesi, olağanüstü sağlamlık ve kararlılık sağlayan daha kalın çelik sütunlara ve kapı şeklinde bir kapak paneline sahip, sağlam bir dikdörtgen tasarıma sahiptir.
Hidrolik Basınç İstasyonu
Özellikle palet tankı örgülerinin bükülmesi için tasarlanan IBC bükme makinesi, bunları (1200±5mm)×(1000±5mm) hassas boyutlarda dikdörtgen çerçevelere ustalıkla şekillendirir. Bu hidrolik tahrikli istasyon, optimum bükme performansı garanti eder.
IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesi, operasyon sırasında istisnai hassasiyet, sağlam kilitleme gücü ve istikrar ve verimliliğin kusursuz bir karışımına sahip, uyumlu bir ünite olarak titizlikle üretilmiştir.
Kilitleme Verimliliği ve Kalitesi
Ayarlanabilir Sıkıştırma Kolu:
Farklı IBC metal kafes tasarımlarına göre uyarlanmış ayarlanabilir sıkıştırma kolu, makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnömatik tasarımı, makine verimliliğini artırır.
Sıkıştırma kolu ayrıca borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır.
Hidrolik Sıkıştırma Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları oluşturarak metal kafesin çatlamasını önler.
Hidrolik Basınç İstasyonu:
Otomatik bir gönderme cihazı ile donatılmış olan hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.
IBC Kafes Çerçeve Delme ve Zımbalama Makinesi
IBC kafes çerçeve delme ve zımbalama makinesi, çerçeve üzerindeki deliği oluşturmak için kullanılır, böylece komple çerçeve taban çerçevesine sabitlenebilir.
Delik Açma Verimliliği ve Kalitesi
Delme ve zımbalama makinesi hidrolik kuvvet kullanmaktadır. Komple işlemi tamamlamak yaklaşık 25-30 saniye sürer.
a. Pres kalıplı pres kafaları
b. Hidrolik istasyon
c. Zımbalama kafası konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir konumlandırma paneli, zımbalama pozisyonunu daha geniş bir kullanım aralığında yapabilir.
IBC Kafes Taban Çerçeve Kaynak Makinesi
Taban çerçeve kaynak makinesi tasarımı, taban çerçevenin kaynak işlemini tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir. Makine kaynak işlemini otomatik olarak yapacaktır.
Ürün Özellikleri:
1. Tasarım, taban çerçevenin kaynak işlemini tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece yüklemesi gerekir.
2. Kaynaklı palet otomatik olarak boşaltılacaktır. Makine kaynak işlemini otomatik olarak yapacaktır.
3. 3 takım MF DC 250KVA güç kullanır. Makine, ürün kalitesini ve üretim hızını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4. Manuel çalışmanın neden olduğu istikrarsız kaynak kalitesi sorununu çözün. Daha yüksek üretim hızı ve otomasyon seviyesi.
|
Ürün Adı
|

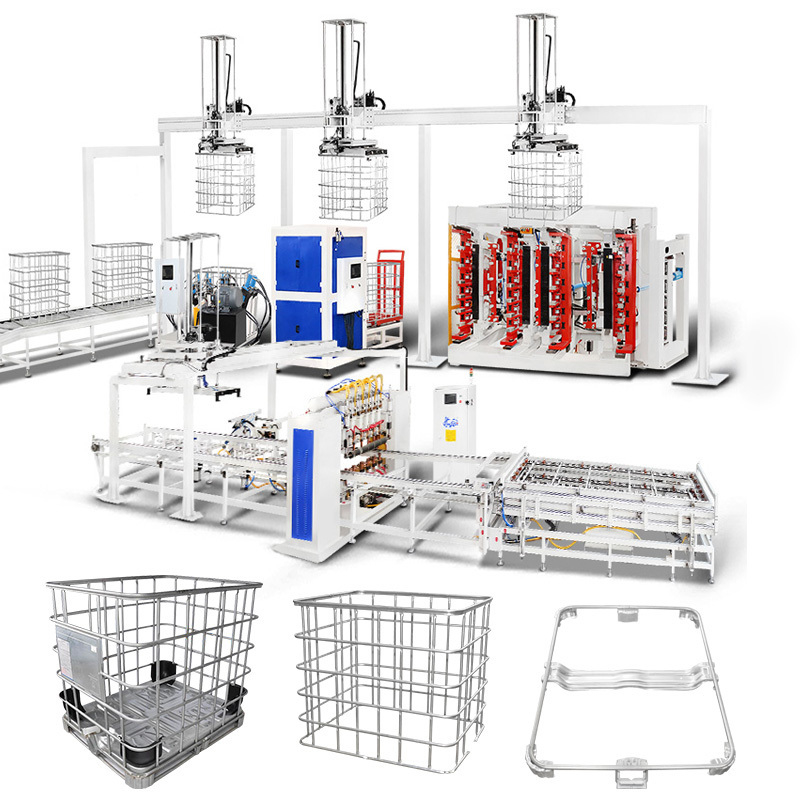

IBC çerçeve üretim hattı
|
Stil
|
tek sıra / çift sıra
|
|
Maksimum kaynak genişliği
|
1200mm
|
Maksimum kaynak uzunluğu
|
4250mm
|
|
Marka
|
Hwashi
|
Renk
|
mavi/sarı/özel
|
|
Donatılmış Güç
|
350kVA/400kVA
|
Ürün Yeri
|
Zhejiang Eyaleti, Çin
|
|
Gerilim
|
3p 380V
|
Malzeme
|
Galvanizli Boru
|
|
Boru kalınlığı
|
1-2mm
|
görev döngüsü
|
20%
|
|
Boru çapı
|
14-20mm
|
Frekans
|
50HZ/60HZ
|
|
boru yükleme yöntemi
|
manuel/2 işçi
|
Kablo boyutu
|
≥70mm3
|
|
çalışma kapasitesi
|
350-450(480-550) adet/8 saat
|
hava borusu boyutu
|
G1
|
|
iş gücü talebi
|
2-3 işçi
|
Su borusu boyutu
|
G1 1/4
|
Ürün Özellikleri-Tank Gönderme Sistemi:
1. Bu sistem, şişirme makinesi atölyesi ve kafes atölyesini ayıran fabrikalar için uygundur.
2. Test tankları, konveyör ile kafes atölyesine taşınır. İnsan müdahalesi gerekmez.
3.Tank Gönderme Sistemi
4.IBC Bükülmüş, Sıkıştırılmış ve Zımbalanmış Kafes Yerleşim Alanı
5.Kaynaklı Palet Stoklama Alanı
6.Otomatik Palet Montaj Yolu
7.Palet Kaynağı
8.Dönen Kafes ve Palet Montaj AlanıGüvenli Geçiş
9.Palet Plaka Stoklama Alanı/ Otomatik Besleme
