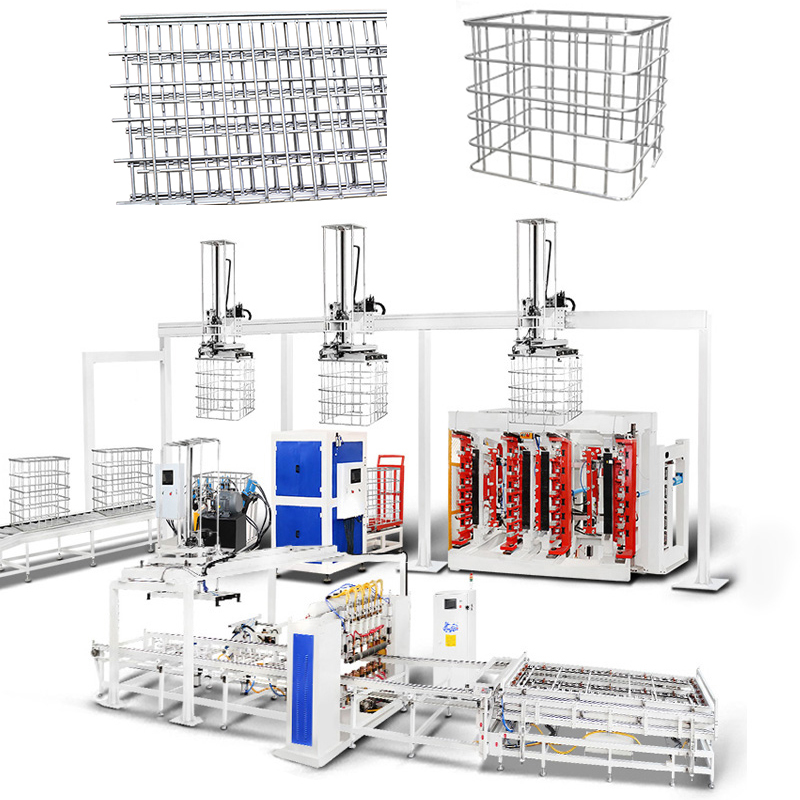

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı

IBC cage automatic production machine

IBC tank frame welding machine

automatic cage welding production line

Menşe yeri:

Çin

Marka adı:

HWASHI

Sertifika:

CE/CCC/ISO

Model numarası:

.Wl-sqmf.160k

Bize Ulaşın

Bir teklif isteği
Ürün Detayları
Sertifika:
ISO9001
Ağırlık:
2000kg
Garanti:
12 ay
Spesifikasyon:
CE/CCC
HS kodu:
Standart İhracat Paketleme
Ödeme ve Gönderim Koşulları
Min sipariş miktarı
1 set
Fiyat
Anlaşılabilir
Ambalaj bilgileri
deniz değerli ahşap paket
Teslim süresi
Ödemenizi aldıktan 60 iş günü sonra
Ödeme koşulları
L/C, T/T
Yetenek temini
Ayda 50 Set
Ürün Açıklaması

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçevesi Otomatik Üretim Hattı

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 0

Özellikler
1.Tam otomatik IBC tank sızıntı test makinesi hattı, otomatik valf kaynak makinesi, otomatik sızıntı test makinesi ve otomatik istifleme hattından oluşur. IBC tank üretim gereksinimine göre, valfi tanka takmak için otomatik valf besleme ve sıcak eritme yöntemini kullanırız. Görsel kimlik sızıntı testi ve ikinci kez basınç farkı tespiti ile iç tankın uygun olup olmadığını kontrol edebilirsiniz. Ve uygun olmayan ürünün hatta girmeyeceğinden emin olun. İç tankı almak ve komple çerçeveye yerleştirmek için mekanik kol kullanın. Döner tablaya girecektir. Operatör manuel çubuk çekme ve kapak montajını yapacaktır. Son olarak ürün istifleme istasyonuna girecektir. Daha sonra tüm tespit süreci tamamlanacaktır.



IBC tank kaynak makinesi

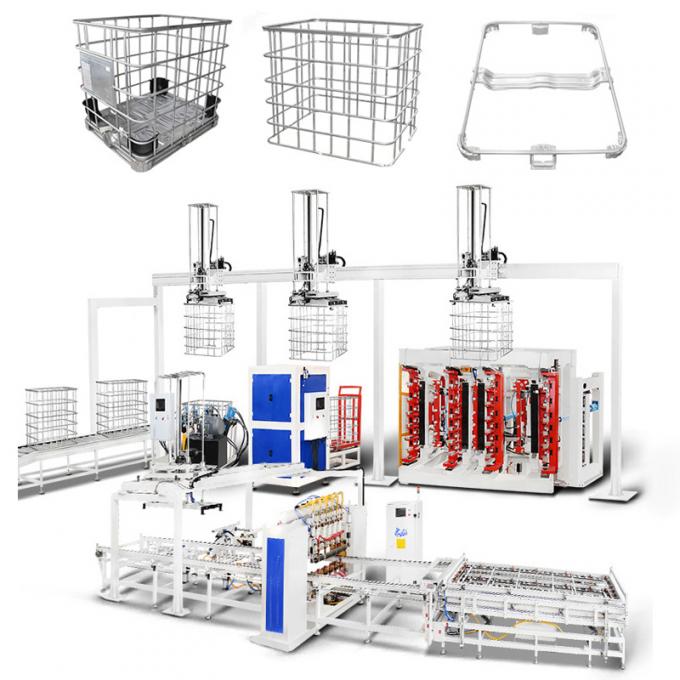

Hwashi IBC Kafes Çerçevesi Otomatik Kaynak Makinesi Otomatik Üretim Hattı, IBC kafes çerçevesi için özel olarak tasarlanmış bir üretim hattıdır. Tüm hat makinesi, kafes çerçevesi otomatik kaynak, ağ boşaltma mekanik kolu, ağ devir yapısı, otomatik çerçeve bükme makinesi, kilitleme makinesi, delik açma ve zımbalama makinesi, otomatik üretim hattı hareketli mekanik kolunu içerir. Komple hat sadece 2-3 kişi gerektirir. Operatörün sadece çerçeve kaynak makinesine malzeme yüklemesi ve hattın sonunda boşaltma yapması gerekir. Ayrıca hattı otomatik taban çerçevesi kaynak makinesi ve taban çerçevesi için otomatik boşaltma mekanik kolu ile donatabiliriz.



Özellikler:

1) Kaynak Verimliliği: 50sn/adet
2) Kaynak Kaynağı: 4 set MF DC Güç Kaynağı
3) Besleyici Platform Seçeneği: Tek Katmanlı veya Çift Katmanlı
4) Boşaltma Sistemi Seçeneği: Manuel Boşaltma veya Otomatik Mekanik Kol Boşaltma

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 1
Üretim Kapasitesi: 50sn/adet

Ana kaynak Çerçevesi

Her bir kaynak noktası için optimum kaynak kalitesini sağlamak üzere altı set kaynak elektrodunu düzenlemek için dört set MF transformatör kullanılır. İki taraflı piyano tarzı kaynak tekniği, kaynak işlemini önemli ölçüde hızlandırır. Her bir metal ızgara ağı bir dakika içinde tamamlanabilir.

Tasarım, düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir. Ek olarak, kaynak elektrotları bir vida tasarımına sahiptir ve her kullanımda dayanıklılığı artırır.

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 2Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 3

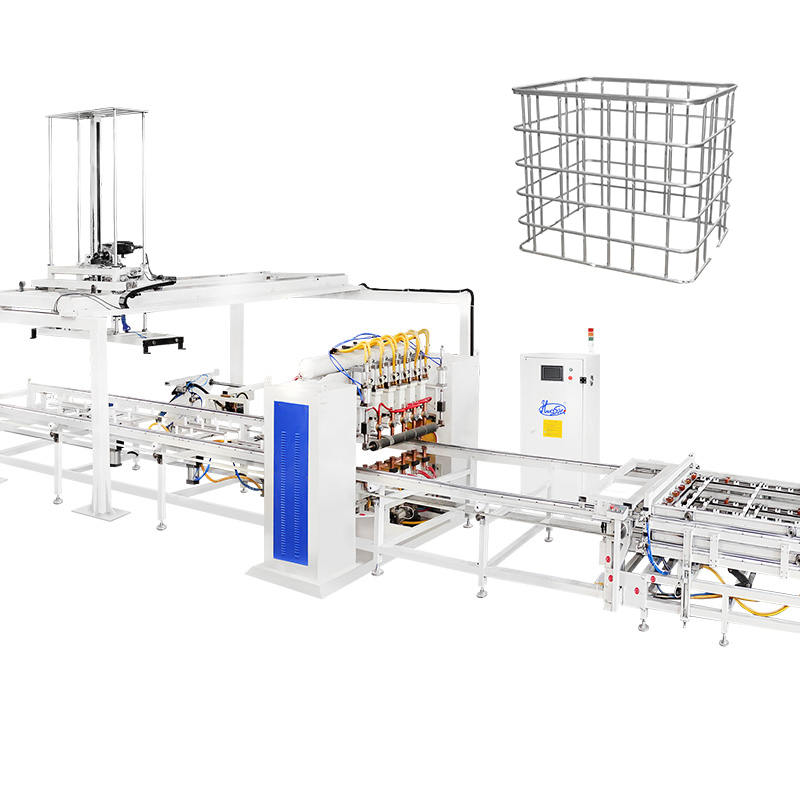

Altı Kafalı IBC Çerçevesi Otomatik Kaynak Makinesi
Kaynak güç sistemi hassasiyetle tasarlanmış olup, dört set gelişmiş MF DC güç kaynağına sahiptir. Bu sofistike tasarım, altı farklı noktada eş zamanlı kaynak yapılmasını sağlayarak çoklu görev yeteneğini sergiler. Çift katmanlı bir fikstür besleyici sunmak, operasyonel verimliliği artırır – bir fikstür aktif olarak kaynak işlemine dahil olurken, diğeri malzemeleri sorunsuz bir şekilde yükleyebilir ve sürekli ve düzenli bir iş akışı sağlar.

Düz Boru Örgüsü ve Sağlam Kaynak Kalitesi
Kaynak aparatı, boruları benzersiz bir düz örgü konfigürasyonuna sorunsuz bir şekilde dönüştürerek, eşsiz mukavemette ve sağlam kalitede kaynaklar sağlar. Kaynak işlemi yaklaşık 60 saniyede verimli bir şekilde tamamlanır ve her bir düz örgünün imalatında hem hızı hem de hassasiyeti vurgular.

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 4Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 5

Dikey Çift İstasyonlu IBC Çerçevesi Bükme Makinesi

IBC kafes çerçevesi çift istasyonlu bükme makinesi, sadece bükmede yüksek hassasiyeti değil, aynı zamanda istikrarlı operasyonları ve dikkate değer verimliliği garanti etmek için kapsamlı bir işlemden geçer.

Düz Örgüyü Kare Şekline Bükün

Bükme makinesi, düz örgüyü tam olarak kare bir çerçeveye ustalıkla dönüştürür. Bükme işlemini yaklaşık 20-25 saniyede başarmak, makinenin verimliliğini ve hızlı üretim yeteneğini vurgular.

Bükme Kirişi

  1. CNC işlenmiş bükme kirişi, bükme açısını sağlamak için kullanılır.

  2. Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir.

  3. 120 derece kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir.

Bükme Çerçevesi

Makine çerçevesi, olağanüstü sağlamlık ve kararlılık sağlayan daha kalın çelik sütunlar ve kapı şeklinde bir kapak paneli içeren sağlam bir dikdörtgen tasarıma sahiptir.

Hidrolik Basınç İstasyonu

Özellikle palet tankı örgülerinin bükülmesi için tasarlanan IBC bükme makinesi, bunları (1200±5mm)×(1000±5mm) hassas boyutlarda dikdörtgen çerçevelere ustalıkla şekillendirir. Bu hidrolik tahrikli istasyon, optimum bükme performansı garanti eder.

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 6Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 7

IBC Kafes Çerçevesi Kilitleme Makinesi
IBC kafes çerçevesi kilitleme makinesi, operasyon sırasında istisnai hassasiyet, sağlam kilitleme gücü ve istikrar ve verimliliğin kusursuz bir karışımına sahip, uyumlu bir birim olarak titizlikle üretilmiştir.

Kilitleme Verimliliği ve Kalitesi

Ayarlanabilir Sıkıştırma Kolu:

Farklı IBC metal kafes tasarımlarına göre uyarlanmış ayarlanabilir sıkıştırma kolu, makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnömatik tasarımı, makine verimliliğini artırır.
Sıkıştırma kolu ayrıca borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır.
Hidrolik Sıkıştırma Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları oluşturarak metal kafesin çatlamasını önler.

Hidrolik Basınç İstasyonu:
Otomatik bir gönderme cihazı ile donatılmış hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 8Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 9

IBC Kafes Çerçevesi Delik Açma ve Zımbalama Makinesi
IBC kafes çerçevesi delik açma ve zımbalama makinesi, çerçeve üzerindeki deliği oluşturmak için kullanılır, böylece komple çerçeve taban çerçevesine sabitlenebilir.
Delik Açma Verimliliği ve Kalitesi
Delik açma ve zımbalama makinesi hidrolik kuvvet kullanır. Komple süreci tamamlamak yaklaşık 25-30 saniye sürer.
a. Pres kalıplı pres kafaları
b. Hidrolik istasyon
c. Zımbalama kafası konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir konumlandırma paneli, zımbalama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 10Hwashi IBC Kafes Otomatik Üretim Makinesi IBC Tank Çerçeve Otomatik Üretim Hattı 11

IBC Kafes Taban Çerçevesi Kaynak Makinesi
Taban çerçevesi kaynak makinesi tasarımı, taban çerçevesinin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir. Makine kaynağı otomatik olarak yapacaktır.
Ürün Özellikleri:
1. Tasarım, taban çerçevesinin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece yüklemesi gerekir.
2. Kaynaklı palet otomatik olarak boşaltılacaktır. Makine kaynağı otomatik olarak yapacaktır.
3. 3 set MF DC 250KVA güç kullanır. Makine, ürün kalitesini ve üretim oranını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4. Manuel çalışmanın neden olduğu istikrarsız kaynak kalitesi sorununu çözün. Daha yüksek üretim oranı ve otomasyon seviyesi.

Ürün Adı IBC çerçeve üretim hattı Stil tek sıra / çift sıra
Maksimum kaynak genişliği 1200mm Maksimum kaynak uzunluğu 4250mm
Marka Hwashi Renk mavi/sarı/özel
Donatılmış Güç 350kVA/400kVA Ürün Yeri Zhejiang Eyaleti, Çin
Gerilim 3p 380V Malzeme Galvanizli Boru
Boru kalınlığı 1-2mm görev döngüsü 20%
Boru çapı 14-20mm Frekans 50HZ/60HZ
boru yükleme yöntemi manuel/2 işçi Kablo boyutu ≥70mm3
çalışma kapasitesi 350-450(480-550) adet/8 saat hava borusu boyutu G1
iş gücü talebi 2-3 işçi Su borusu boyutu G1 1/4

Ürün Özellikleri-Tank Gönderme Sistemi:
1. Bu sistem, şişirme makinesi atölyesi ve kafes atölyesini ayıran fabrikalar için uygundur.
2. Test tankları, konveyör ile kafes atölyesine taşınır. İnsan müdahalesi gerekmez.
3. Tank Gönderme Sistemi
4. IBC Bükülmüş, Sıkıştırılmış ve Zımbalanmış Kafes Yerleştirme Alanı
5. Kaynaklı Palet Stoklama Alanı
6. Otomatik Palet Montaj Yolu
7. Palet Kaynağı
8. Dönen Kafes ve Palet Montaj AlanıGüvenli Geçiş
9. Palet Plaka Stoklama Alanı/ Otomatik Besleme
