Name: Otomatik Yüksek Hızlı Kondansör Kaynak Makinesi, Düzenlenebilir Etkin Genişliği ve Tel Tüp Kondansör Üretimi için MFDC Güç Tedarikçisi
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Ev > Ürünler > kondenser kaynak makinası >

Otomatik Yüksek Hızlı Kondansör Kaynak Makinesi, Düzenlenebilir Etkin Genişliği ve Tel Tüp Kondansör Üretimi için MFDC Güç Tedarikçisi

MFDC gücüne sahip otomatik kondansatör kaynak makinesi

yüksek hızlı tel boru kondansatör kaynak makinesi

ayarlanabilir genişlik kondansatör kaynak makinesi

Menşe yeri:

Çin

Marka adı:

HWASHI

Sertifika:

Model numarası:

WL-SQ-MF160Kx2

Bize Ulaşın

Bir teklif isteği

Ürün Detayları

Ürün Adı:

Buzdolabı Kablo Tüp Kondensör Üretim hattı Makinesi kaynak Eğme Makinesi Metal Kablo İşleme

Boyut(l*g*y):

5000x2400x2200mm

Ağırlık:

2500kg

Etkili kaynak genişliği:

600-1000mm (özelleştirilmiş)

Garanti:

1 Yıl

Transformatör:

MF DC trafo

Ödeme ve Gönderim Koşulları

Min sipariş miktarı

1 Takım

Fiyat

Anlaşılabilir

Ambalaj bilgileri

FCL için denize layık ahşap PVC Film paketi

Teslim süresi

Ödemenizi aldıktan sonra 30 - 60 iş günü

Ödeme koşulları

L/C,T/T

Yetenek temini

Aylık 50 Takım

ilgili ürünler

video

Otomatik Yüksek Hızlı Kondansör Kaynak Makinesi, Düzenlenebilir Etkin Genişliği ve Tel Tüp Kondansör Üretimi için MFDC Güç Tedarikçisi

En İyi Fiyatı Alın

video

Tam Otomatik Ütü Masası Üretim Hattı - Ham Borudan Bitmiş Ürüne, Sıfır Manuel İşleme

En İyi Fiyatı Alın

video

Tamamen insansız çalışma, patentli sıkıştırma sistemi ve çok noktalı kaynaklı otomatik ütüleme tahtası raf üretim hattı

En İyi Fiyatı Alın

video

Soğutma ve klima montaj hattına kolay bir şekilde entegre edilmesi için tasarlanmış kompakt kondansör kaynak makinesi

En İyi Fiyatı Alın

Bize Ulaşın

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Şimdi İletişime Geçin

Ürün Açıklaması

Tel Boru Kondenser Üretim Hattı için Ayarlanabilir Etkili Genişliğe sahip Otomatik Yüksek Hızlı Kondenser Kaynak Makinesi

Ürüne Genel Bakış

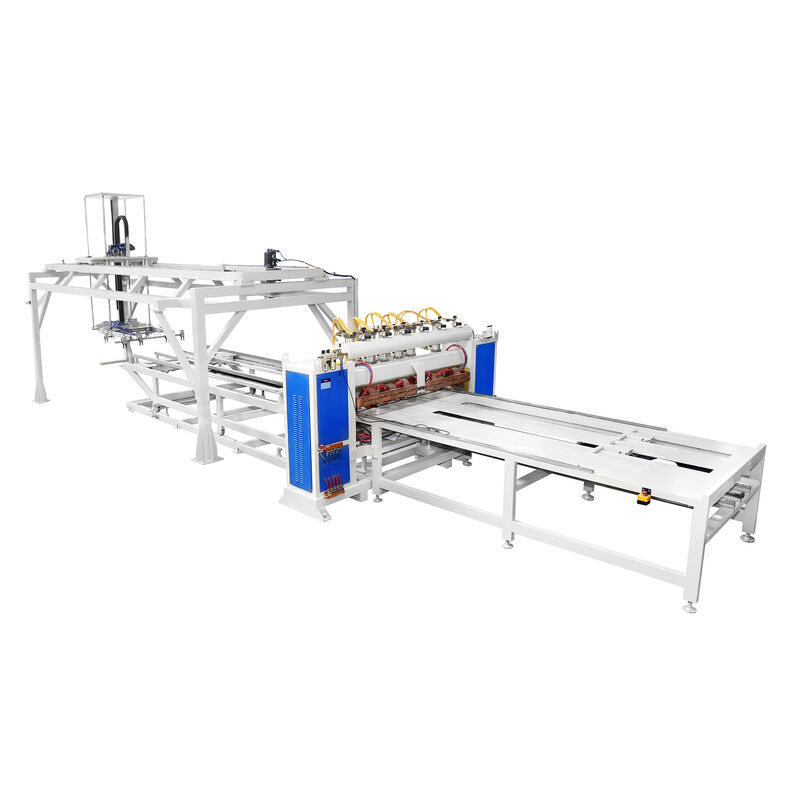

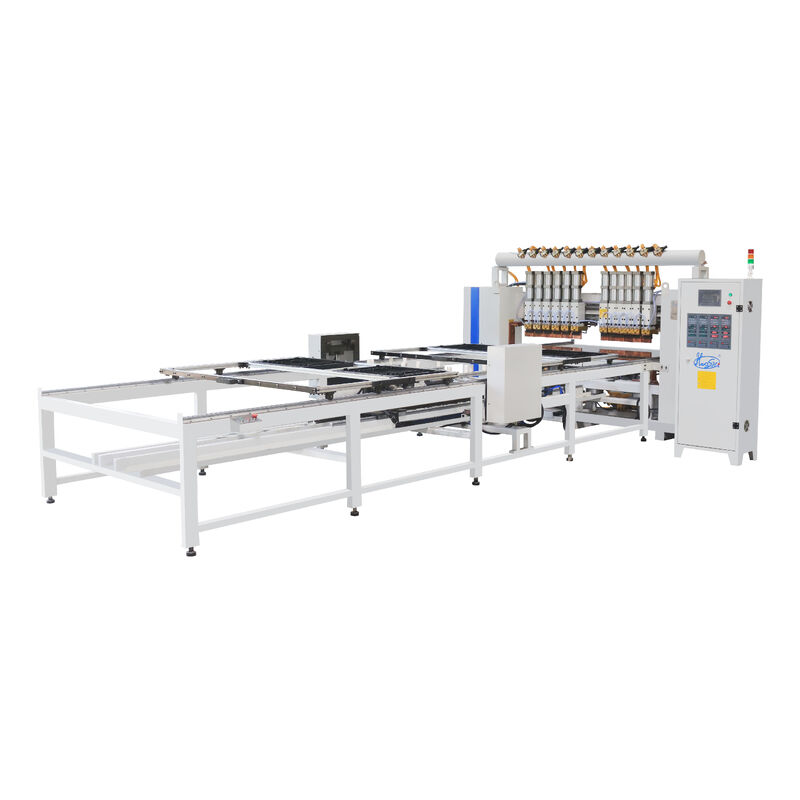

Otomatik Yüksek Hızlı Kondenser Kaynak Makinesi, yüksek hacimli tüp üzerinde tel (WOT) kondansatör üretimi için tasarlanmış, portal tipi çok kafalı bir punta kaynak sistemidir. Buzdolabı, derin dondurucu ve ticari soğutma üretim hatları için özel olarak tasarlanan makine, endüstriyel ölçekte hassas, tutarlı tel-boru kaynakları sağlar.

Çoklu senkronize kaynak kafaları ve servo tahrikli çift katmanlı besleme sistemi ile donatılmış makine, tel konumlandırmadan çok noktalı eş zamanlı kaynak ve fikstür değişimine kadar malzeme yükleme sonrasında tüm kaynak döngüsünü otomatik olarak yürütür. Ayarlanabilir etkili kaynak genişliği, çok çeşitli kondansatör paneli boyutlarına uyum sağlayarak ürün özellikleri arasında özel takım değişikliklerine olan ihtiyacı ortadan kaldırır.

Temel Avantajlar

Tam Otomatik Kaynak Çevrimi

Operatör serpantin boruyu ve çelik telleri çift katmanlı besleyiciye yükledikten ve başlatma düğmesine bastıktan sonra makine, fikstür kademelendirmesi, çok kafalı eş zamanlı kaynak ve otomatik fikstür değişimi de dahil olmak üzere tüm kaynak sırasını bağımsız olarak yürütür. Çift katmanlı besleme sistemi, bir fikstürün kaynak yapılırken diğerinin yüklenmesine olanak tanıyarak kesintisiz seri üretime olanak tanır ve verimi en üst düzeye çıkarır.

Ayarlanabilir Etkili Kaynak Genişliği

Etkin kaynak genişliği, mekanik modifikasyona gerek kalmadan çeşitli kondansatör özelliklerine uyacak şekilde serbestçe ayarlanabilir. İster kompakt buzdolapları için dar kondansatörler, ister ticari vitrin soğutucuları için geniş paneller üretiyor olun, tek bir makine tüm ürün yelpazesini yöneterek sermaye yatırımını ve zemin alanı gereksinimlerini azaltır.

Çok Kafalı Portal Kaynak Sistemi

Birden fazla kaynak kafası aynı anda çalışarak tek kafalı alternatiflere kıyasla çevrim süresini önemli ölçüde azaltır. Her kafa, ayrı ayrı kontrol edilebilen kaynak parametreleriyle (akım, zaman, basınç) pnömatik olarak çalıştırılır ve tüm kondenser paneli boyunca eşit kaynak kalitesi sağlar.

Akıllı Kaynak Parametre Yönetimi

Hızlı ürün değişimi için hızlı değiştirme özelliğine sahip 101 kayıtlı kaynak modeli
Farklı malzeme kombinasyonları için seçilebilir 3 basınçlı eğri
Sezgisel çalışma için renkli dokunmatik ekranlı HMI ile PLC kontrollü
Parola korumalı parametre depolama yetkisiz değişiklikleri önler

MFDC Gücüyle Üstün Kaynak Kalitesi

Orta frekanslı invertör DC (MFDC) güç kaynağı, çevredeki malzeme üzerinde minimum termal etkiyle hassas, hızlı akım ayarı sağlar. Özellikleri arasında geleneksel AC sistemlere kıyasla daha yüksek güç faktörü (0,85-0,90), minimum şebeke girişimiyle üç fazlı dengeli yük ve güvenilir kablo-tüp füzyonu için 40 KA'ya kadar maksimum ikincil kısa devre akımı yer alır.

Fabrika Koşullarında Gerilim Kararlılığı

Dahili ağ voltajı değişken dengelemesi, giriş gücü ±%10 dahilinde dalgalandığında, ikincil çıkış voltajının ayarlanan değerinin ±%3'ü dahilinde kalmasını sağlar; bu, dengesiz güç kaynağına sahip tesislerde tutarlı kaynak kalitesinin korunması için kritik öneme sahiptir.

Teknik Özellikler

Parametre	Şartname
Modeli	WL-SQ-150K×2 (Özelleştirilebilir)
Giriş Gücü	Üç fazlı 380V±10% 50/60Hz
Nominal Kapasite	150 KVA × 2 (Özelleştirilebilir: 100KVA, 160KVA)
Nominal Görev Döngüsü	%50
İkincil Gerilim Ayarı	2 Adım
Maksimum İkincil Kısa Devre Akımı	40 KA
Trafo Yalıtım Sınıfı	F Sınıfı
Ağ Gerilimi Telafisi	Giriş ±%10 → Çıkış ≤±%3
Kaynakçı Basınçlı Eğrileri	3 tip
Kaynak Modellerinin Saklanması	101 tür
Etkili Kaynak Uzunluğu	1500 mm (2000 mm'ye kadar özelleştirilebilir)
Etkili Kaynak Genişliği	600 mm (Özelleştirilebilir: 600-1200 mm, çift bölge mevcuttur)
Üst Elektrot Stroku	80mm
Alt Elektrot Ayarlanabilir Strok	30mm
Otomatik Hareket Hızı	200-500 mm/sn (ayarlanabilir)
Kontrol Modu	PLC + Dokunmatik Ekran HMI
Soğutma Sistemi	Su soğutmalı (trafo, tristör, elektrotlar)
Makine Boyutu	~6500 × 2500 mm (konfigürasyona bağlıdır)
Makine Ağırlığı	~1500kg

Uygulamalar

Endüstri	Tipik Ürünler
Ev Buzdolapları	Telli borulu kondenserler, yüzey kondenserleri
Ticari Soğutma	Ekran soğutucu kondenserleri, şişe soğutucu kondenserleri
Dondurucular	Göğüs dondurucu kondenserleri, dik dondurucu kondenserleri
Klima	Kondenser panelleri, evaporatör bobinleri
Isı Eşanjörleri	Çeşitli HVAC uygulamaları için kablolu borulu ısı eşanjörleri
OEM Cihaz İmalatı	Telin Bundy tüpüne / bakır boruya toplu kaynağı

Kaynaklanabilir Malzemeler

Bundy tüpüne çelik tel (邦迪管)
Çelik telden çelik boruya
Bakır telden bakır boruya
Alüminyum telden alüminyum tüpe (uygun elektrot seçimi ile)

Üretim İş Akışı

Kabloları yükleyinmanyetik tel doldurma cihazı aracılığıyla birinci katman fikstürüne
Serpantin tüpünü yerleştirintellerin üzerine
Üst katman kablolarını yükleyintüpün üzerinde
Başlat'a basın— makine otomatik kaynak çevrimini yürütür:
- İlk kaynak pozisyonuna giden fikstür adımları
- Birden fazla kaynak kafası aynı anda ateşlenir
- Fikstür bir sonraki konuma ilerler
- Tüm kaynak noktaları tamamlanana kadar tekrarlayın
Otomatik fikstür değişimi— Bir fikstür kaynak yapılırken diğeri yükleniyor
Bitmiş kondansatörü boşaltınve döngüyü yeniden başlat

Üretim Hattı Bileşenleri

Yüksek hızlı tel doğrultma ve kesme makinası
Boru doğrultma ve kesme makinası
Boru bükme makinesi
Otomatik kondenser kaynak makinesi
Ek ekipmanlar: boru ucu genişletme/küçültme makinesi, kondansatör katlama makinesi

Ürün çizimlerinize ve verimlilik gereksinimlerinize göre komple üretim hatları tasarlıyoruz. Sadece spesifikasyonlarınızı belirtin, mühendislerimiz ihtiyaçlarınız için en uygun çözümü geliştirecektir.

Tel Boru Kondenser Üretim Süreci

Çift fikstür sistemi, eş zamanlı kaynak ve yükleme işlemlerine olanak sağlar. Bir fikstür kaynak işlemine tabi tutulurken operatörler, verimliliği en üst düzeye çıkarmak için otomatik fikstür değişimiyle malzemeleri ikinci fikstüre yükler.

Komple Üretim Hattı Çözümleri

Buzdolabı kondenserleri için özel üretim gereksinimlerinize göre tam otomatik veya yarı otomatik üretim hattı sistemleri tasarlıyoruz.
