Hwashi Yüksek Mukavemetli Birleşimler için Ayarlanabilir Kaynak Tekerleği Hızı ve 360° Dönebilme Özelliğine Sahip Otomatik Dikiş Kaynak Makinesi

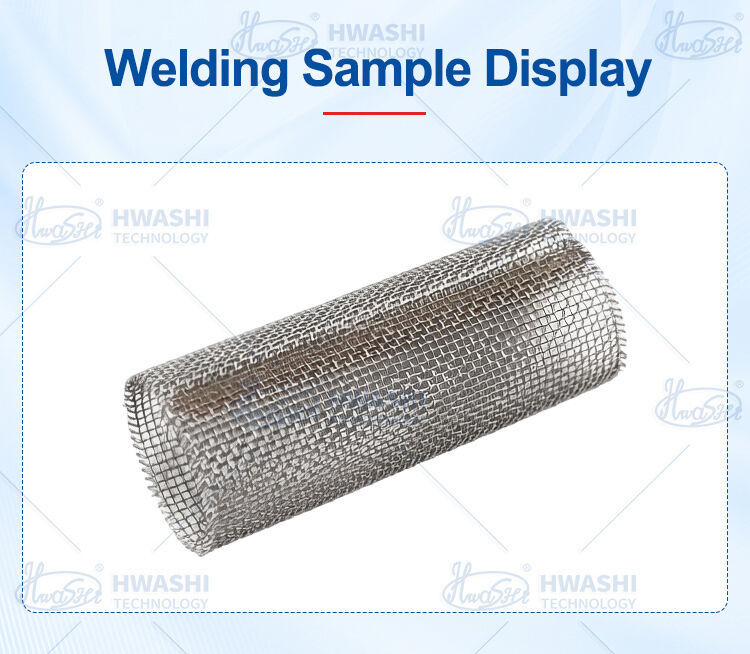

Her endüstriyel filtre kartuşu aynı şekilde başlar: hassas örgü yapısına zarar vermeden hassas bir şekilde bir silindire yuvarlanması ve dikişle kaynaklanması gereken düz bir dokuma tel örgü tabakası. Yuvarlanmayı yanlış yaparsanız silindirin yuvarlaklığı bozulur. Kaynağı yanlış yaparsanız ağı yakarsınız, açıklıkları bozarsınız veya sızdıran bir dikiş bırakırsınız. Her iki durumda da filtre başarısız olur.

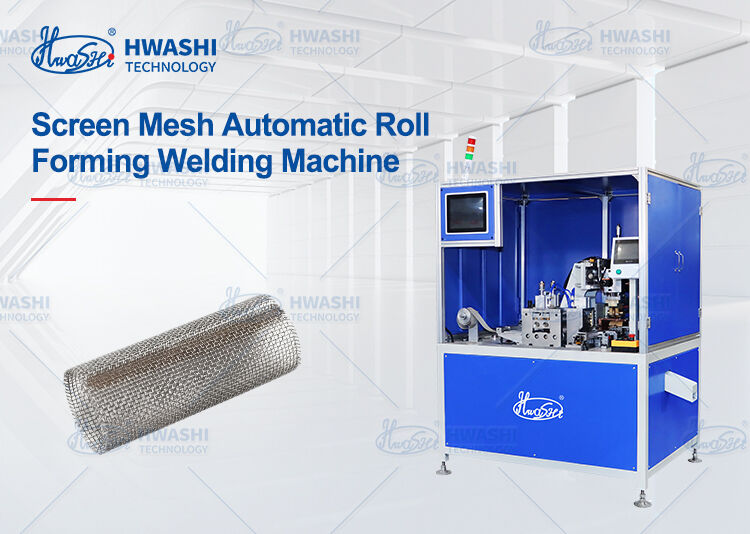

Hwashi'nin Otomatik Filtre Örgüsü Yuvarlatılmış Kaynak Makinesi, her iki sorunu da tek bir entegre işlemde çözüyor. Düz örgü içeri beslenir; mükemmel yuvarlak, dikiş kaynaklı bir filtre kartuşu ortaya çıkar. Manuel yuvarlanma yok. Ayrı bir dikiş adımı yok. Yeniden çalışma yok. İster su arıtma, petrol ve gaz ayırma, otomotiv filtreleme veya gıda işleme için filtre kartuşları üretiyor olun, bu makine her vardiyada, her yıl tutarlı silindirik geometri ve hava geçirmez kaynak dikişleri sunar.

Geleneksel filtre üretimi iki ayrı işlem gerektirir: ağı bir makinede bir silindire yuvarlayın, ardından bir dikiş kaynak makinesine aktarın. Bu iki kat emek, iki kat kullanım ve adımlar arasında deformasyon olasılığının iki katıdır. Bu makine her iki işlevi de (otomatik besleme, hassas rulo şekillendirme ve sürekli dikiş kaynağı) tek bir sürekli döngüde birleştirir. Örgü, haddeleme ve kaynaklama arasında asla makineyi terk etmez, bu nedenle hizalama her zaman mükemmeldir.

Dokuma tel örgü affetmez. Yuvarlama sırasında çok fazla basınç dokumayı ezer. Kaynak sırasında çok fazla ısı tellerin erimesine neden olur veya dikiş etrafındaki ağ açıklıklarının bozulmasına neden olur. Bu makinenin yuvarlanma mekanizması, ağ yapısını deforme etmeden pürüzsüz bir silindir oluşturmak için kalibre edilmiş basınç uygularken, MFDC dikiş kaynağı sistemi, çevredeki ağı aşırı ısıtmadan güçlü, sızdırmaz bir dikiş oluşturan konsantre, kontrollü enerji sağlar. Sonuç: eşit gözenekli açıklıklara ve güvenilir kaynaklı bağlantıya sahip bir filtre kartuşu.

Filtre üreticileri nadiren yalnızca tek bir boyut üretirler. Bu makine, hızlı değiştirilebilen rulo takımları ve programlanabilir kaynak parametreleriyle çeşitli kartuş çapları ve uzunluklarına uygundur. 20 dakikadan kısa bir sürede 2 inçlik su filtresinden 6 inçlik endüstriyel kartuşa geçiş yapın; şekillendirme rulolarını değiştirin, kayıtlı programı seçin ve çalışmaya başlayın. Her biri özel akım, hız ve örtüşme ayarlarına sahip 101'e kadar kaynak programı saklanabilir.

Filtreleme uygulamaları için dikiş bütünlüğü isteğe bağlı değildir; çalışan bir filtre ile kirletici maddeleri atlayan bir filtre arasındaki fark budur. Sürekli dikiş kaynağı işlemi, gaz ve sıvı geçirmez bir bağlantı oluşturan üst üste binen kaynak parçaları üretir. Filtreniz ister konut su sisteminde düşük basınçta ister endüstriyel hidrolik devrede yüksek fark basıncında çalışıyor olsun, dikiş tutar.

Hem kaynak transformatörü hem de dikiş kaynak çarkları için cebri su soğutma sistemi, uzun üretim çalışmaları sırasında istikrarlı termal performans sağlar. Değişken frekanslı kademesiz hız kontrolü, farklı ağ türlerine ve tel ölçülerine uyacak şekilde düzgün, tutarlı kaynak hızı ayarına olanak tanır. Aşırı ısınma yok, soğutma için kesinti yok, vardiya ilerledikçe kaynak kalitesinde değişiklik yok.

Makine, bağımsız çalışma veya otomatik filtre üretim hatlarına entegrasyon için tasarlanmıştır:

Rulo Şekillendirme MekanizmasıHassas tasarımlı şekillendirme ruloları, düz tel örgüyü tutarlı çap ve yuvarlaklığa sahip pürüzsüz bir silindir halinde şekillendirir. Rulo aralığı ve basıncı, örgü desenini kırmadan farklı örgü kalınlıklarına ve tel ölçülerine uyum sağlayacak şekilde ayarlanabilir. Şekillendirme işlemi, anında dikiş kaynağına hazır silindirler üretir; ikinci bir şekillendirme adımına gerek yoktur.

Dikiş Kaynak SistemiSürekli makaralı dikiş kaynağı (rulo kaynağı veya dirençli dikiş kaynağı olarak da bilinir), uzunlamasına dikiş boyunca üst üste binen bir dizi kaynak külçesi oluşturur. Kaynak tekerlekleri, silindir dönerken aynı anda hem basıncı hem de akımı uygulayarak sürekli, sızdırmaz bir dikiş üretir. Silindir çapına ve üretim düzenine bağlı olarak yatay veya dikey kaynak tekerleği yönlendirmesi mevcuttur.

MFDC Güç KaynağıOrta frekanslı invertör DC güç kaynağı, geleneksel AC sistemlere kıyasla üstün güç faktörü ve %30'un üzerinde enerji tasarrufuyla hassas, kontrollü kaynak enerjisi sağlar. Hızlı akım yükselme süresi, ince tel ağlar için idealdir ve çevredeki ağa zarar verebilecek uzun süreli ısı girişi olmadan güçlü bir külçe için yeterli enerjiyi sağlar.

Besleme SistemiAyarlanabilir hız ve uzunluk kontrolü ile servo tahrikli ağ besleme. Önceden kesilmiş ağ tabakaları veya bir açıcıdan gelen sürekli ağ şeridi ile uyumludur. Besleme doğruluğu, her parçada güvenilir kaynak kalitesi için dikişte tutarlı örtüşme sağlar.

Kontrol SistemiRenkli dokunmatik ekranlı HMI'lı endüstriyel PLC. Kaynak akımı, kaynak hızı, silindir basıncı ve örtüşme oranı için sezgisel parametre kurulumu. Tüm önemli süreç değişkenlerinin gerçek zamanlı izlenmesi. Kaynak verileri USB veya ağ üzerinden aktarılabilir. Şifre korumalı operatör seviyeleri yetkisiz parametre değişikliklerini önler.
