CCD Endüstriyel Kamera Konumu CCD Görüş Yönlendirilmiş hassasiyetli kaynak makinesi

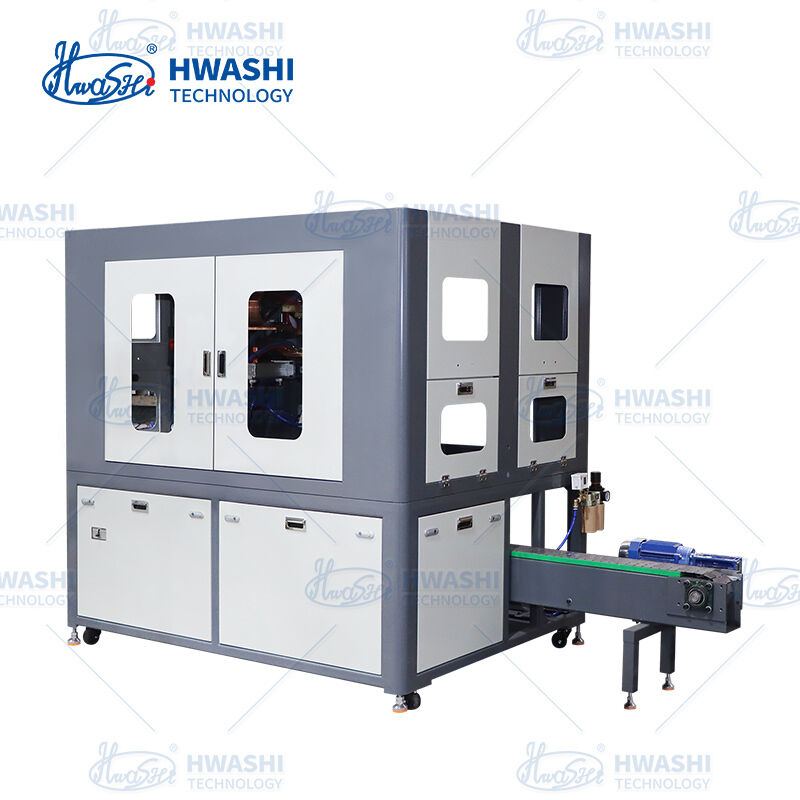

Hwashi CCD Endüstriyel Kamera Muhafazası Tam Otomatik Dairesel Dikiş Kaynak Makinesi, özellikle CCD endüstriyel kamera muhafazalarının seri üretimi için tasarlanmış, yüksek hassasiyetli bir dirençli dikiş kaynak sistemidir. CCD görüş tabanlı hizalamayı, servo tahrikli yuvarlamayı ve hassas dirençli kaynağı tek bir otomatik iş akışına entegre eden bu makine, manuel müdahaleyi ortadan kaldırır ve 0,02 mm'nin altında tekrarlanabilirliğe sahip kaynak dikişleri sunar; endüstriyel görüntü ekipmanı üreticilerinin ihtiyaç duyduğu kesin boyut ve kozmetik standartları karşılar.

Hwashi'nin Sektöre Özel Kaynak Platformunun (行业应用专机) bir parçası olarak bu çözüm, muhafaza bütünlüğünün optik hizalamayı, IP derecelendirme uyumluluğunu ve uzun vadeli güvenilirliği doğrudan etkilediği, hızla büyüyen CCD/CMOS endüstriyel kamera pazarına hizmet etmek için 25 yıllık direnç kaynağı uzmanlığından ve 100'den fazla tescilli patentten yararlanır.

• Algılama doğruluğu: ±0,01 mm— endüstriyel CCD kamera kaynak öncesinde dikiş konumunu gerçek zamanlı olarak belirler
• Tekrar konumlandırma doğruluğu: ≤±0,02 mm— servo motor + vidalı mil / lineer motor sürücüsü mikron düzeyinde tutarlılık sağlar
• Otomatik kenar algılama ve dikiş takibi, yukarı yöndeki şekillendirme toleranslarını telafi eder
• Muhafaza çeşidi başına özel fikstür ihtiyacını ortadan kaldırır — CCD sistemi parça geometrisini otomatik olarak tanımlar

• Entegre iş akışı: otomatik yükleme → CCD incelemesi → rulo oluşturma → dikiş kaynağı → boşaltma
• Tarif yönetimi ve izlenebilirlik için HMI dokunmatik ekranlı PLC + PC çift kontrol mimarisi
• Servo tahrikli yuvarlanma, dairesel dikiş boyunca eşit hız ve basınç sağlar
• X ekseni vuruşu: 300 mm / Y ekseni vuruşu: 200 mm — çok çeşitli kamera muhafazası çapları ve uzunluklarına uygundur

Otomatik Üretim Süreci:

Adım 1: CCD Denetimi

Adım 2: Otomatik Plaka Besleme

Adım 3: Otomatik Rulo Şekillendirme

Adım 4: Otomatik Dikiş Kaynağı

Adım 5: Otomatik Boşaltma

• Hermetik dikiş kaynağı IP65/IP67 muhafaza sızdırmazlık gereksinimlerini karşılar
• Minimal ısıdan etkilenen bölge, muhafazanın boyutsal doğruluğunu ve yüzey kalitesini korur
• Sıçrama yok, oksidasyonla renk bozulması yok; kamera muhafazalarının temiz kozmetik görünümü için kritik öneme sahiptir
• Kaynak tutarlılığı, yeniden işleme gerek kalmadan sonraki proseslere (lens montajı, sensör kalibrasyonu) olanak tanır

• CCD görüş sistemi, farklı muhafaza boyutlarını otomatik olarak tanır; mekanik ayar gerektirmez
• Anında ürün değişimi için saklanan parametre tarifleri (karma model üretimi için ideal)
• Alüminyum, paslanmaz çelik (SUS304/316) ve kaplamalı çelik muhafazalarla uyumludur
• Maksimum tabla yükü: 10 kg — hem küçük kamera gövdeleri hem de daha büyük lens çerçeve düzenekleri için uygundur

• Nominal güç: ≤5kW — lazer veya TIG alternatiflerine kıyasla önemli ölçüde daha düşük enerji tüketimi
• Yüksek görev döngüsü çalışması için transformatör ve kaynak tekerlekleri üzerinde cebri su soğutması
• Tek operatör denetimi — yalnızca yükleme/boşaltma, tüm kaynak parametreleri otomatik kontrollü
• Kompakt ayak izi: 1.850 * 1.500 * 1.910 mm
